Esportazione/importazione di file DXF con isolinee in RFEM 5

Ho esportato un file DXF da RFEM 5 con isolinee/area dei risultati attuali. Perché non ci sono isolinee/area in AutoCAD?

Risposta:

Per un corretto esport/import di un file DXF incluso isolinee/iso-superfici devono essere soddisfatte le seguenti condizioni:

  1. Attivazione dell'opzione Formato ASCII - Risultati

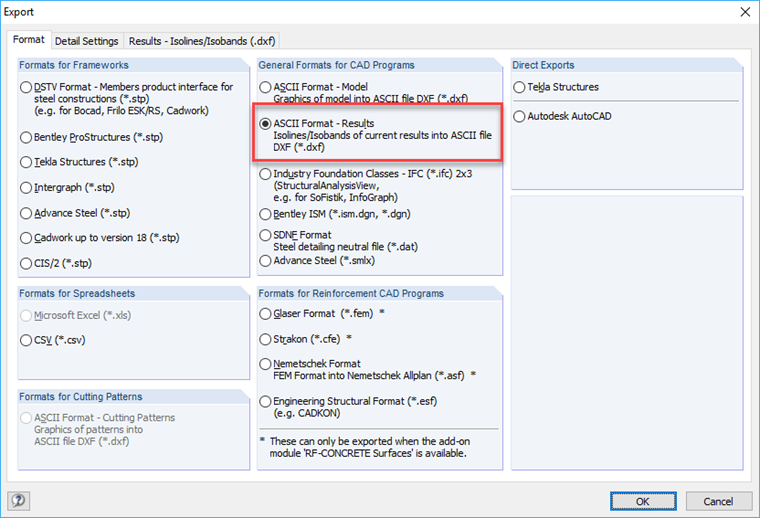

    Opzione "Formato ASCII - Risultati"
    1 Opzione "Formato ASCII - Risultati"
  2. Esportazione delle superfici corrispondenti e attivazione dell'esporto delle Isolinee/Iso-superfici/Traiettorie nella scheda "Risultati - Isolinee/Iso-superfici (.dxf)"

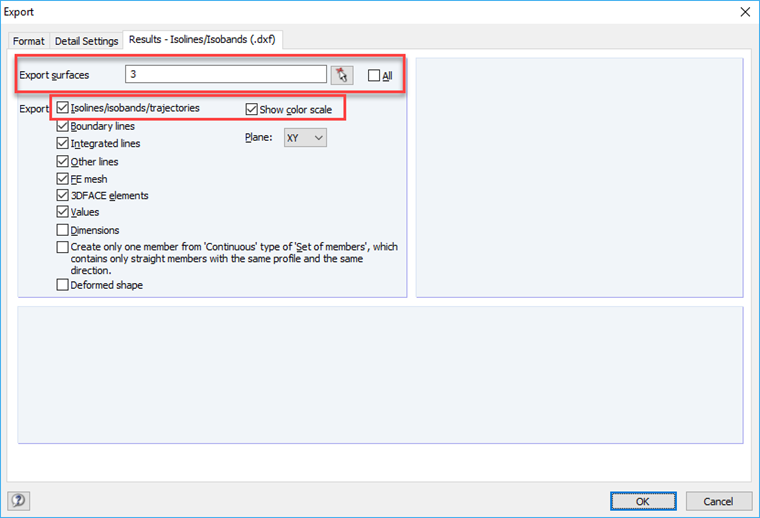

    Scheda "Risultati - Isolinee/Isobande (.dxf)"
    2 Scheda "Risultati - Isolinee/Isobande (.dxf)"
