Al parecer, he exportado con éxito un archivo DXF que incluye las isolíneas/isobandas de los resultados actuales. ¿Por qué las isolíneas/isobandas no son visibles después de la importación en AutoCAD?

Q: Al parecer, he exportado con éxito un archivo DXF que incluye las isolíneas/isobandas de los resultados actuales. ¿Por qué las isolíneas/isobandas no son visibles después de la importación en AutoCAD?

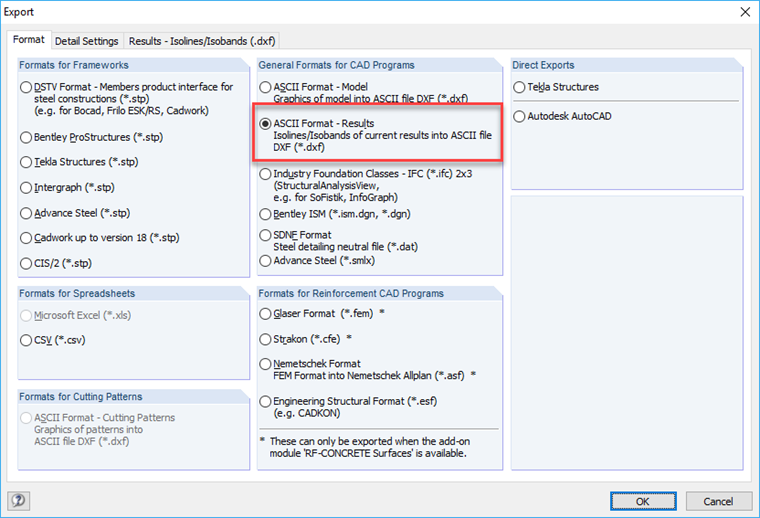

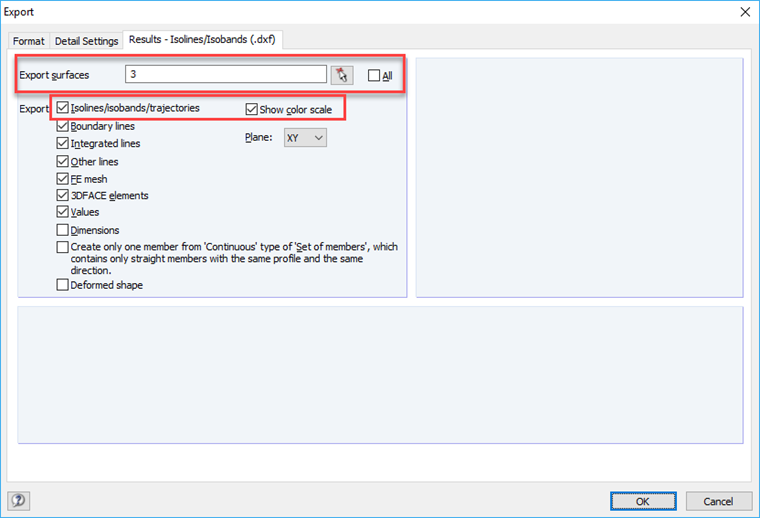

Para una exportación/importación exitosa de un archivo DXF incluyendo isolíneas/isobandas, se deben cumplir los siguientes requisitos:Activar la opción Formato ASCII - Resultados (ver Figura 01) Exportar las superficies correspondientes y activar la exportación de isolíneas/isosuperficies/trayectorias en la pestaña &quot;Resultados - Isolíneas/Isobandas (.dxf)&quot; (ver Figura 02)

Question

Al parecer, he exportado con &#233;xito un archivo DXF que incluye las isol&#237;neas/isobandas de los resultados actuales. &#191;Por qu&#233; las isol&#237;neas/isobandas no son visibles despu&#233;s de la importaci&#243;n en AutoCAD?

Accepted Answer

Para una exportaci&#243;n/importaci&#243;n exitosa de un archivo DXF incluyendo isol&#237;neas/isobandas, se deben cumplir los siguientes requisitos:Activar la opci&#243;n Formato ASCII - Resultados (ver Figura 01)                                       Exportar las superficies correspondientes y activar la exportaci&#243;n de isol&#237;neas/isosuperficies/trayectorias en la pesta&#241;a &quot;Resultados - Isol&#237;neas/Isobandas (.dxf)&quot; (ver Figura 02)

Pregunta

Al parecer, he exportado con éxito un archivo DXF que incluye las isolíneas/isobandas de los resultados actuales. ¿Por qué las isolíneas/isobandas no son visibles después de la importación en AutoCAD?
