Aparentemente, exportei com sucesso um ficheiro DXF incluindo isolinhas/isobandas dos resultados atuais. Porque é que as isolinhas/isobandas não são visíveis após a importação para o AutoCAD?

Q: Aparentemente, exportei com sucesso um ficheiro DXF incluindo isolinhas/isobandas dos resultados atuais. Porque é que as isolinhas/isobandas não são visíveis após a importação para o AutoCAD?

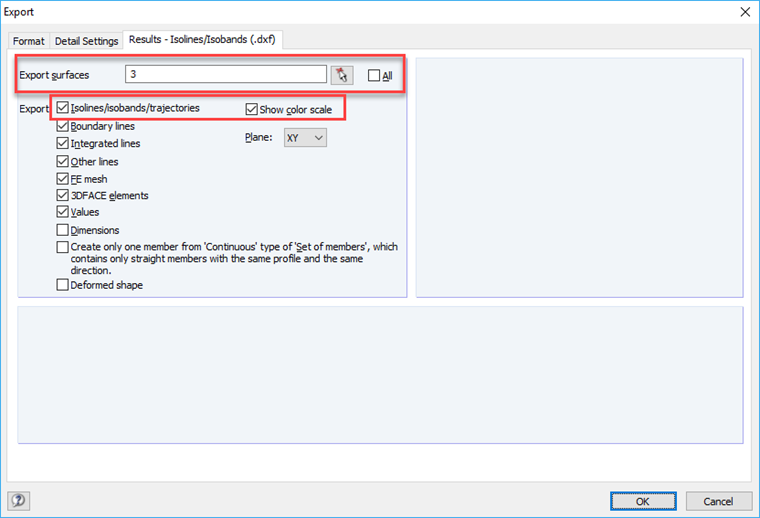

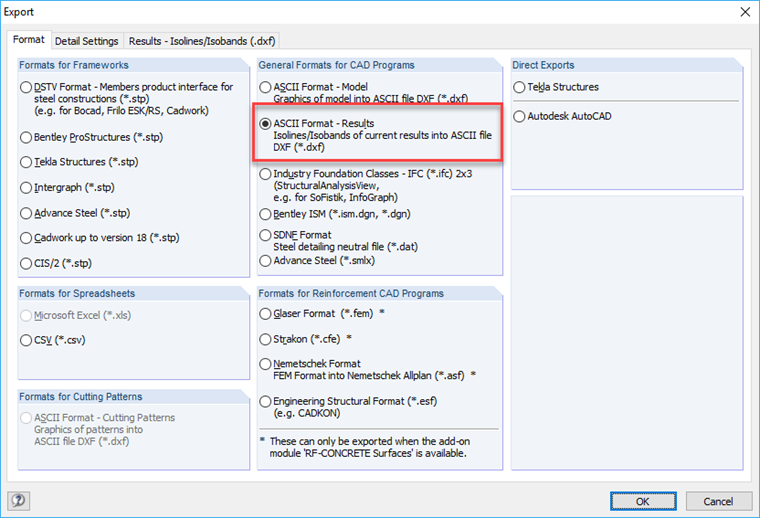

Para uma exportação/importação bem-sucedida de um ficheiro DXF incluindo isolinhas/isobandas, devem ser cumpridos os seguintes requisitos:Ative a opção Formato ASCII - Resultados (ver Figura 01) Exporte as superfícies correspondentes e ative a exportação de isolinhas/iso-superfícies/trajetórias no separador &quot;Resultados - Isolinhas/Isobandas (.dxf)&quot; (ver Figura 02)

Question

Aparentemente, exportei com sucesso um ficheiro DXF incluindo isolinhas/isobandas dos resultados atuais. Porque &#233; que as isolinhas/isobandas n&#227;o s&#227;o vis&#237;veis ap&#243;s a importa&#231;&#227;o para o AutoCAD?

Accepted Answer

Para uma exporta&#231;&#227;o/importa&#231;&#227;o bem-sucedida de um ficheiro DXF incluindo isolinhas/isobandas, devem ser cumpridos os seguintes requisitos:Ative a op&#231;&#227;o Formato ASCII - Resultados (ver Figura 01)                                      Exporte as superf&#237;cies correspondentes e ative a exporta&#231;&#227;o de isolinhas/iso-superf&#237;cies/trajet&#243;rias no separador &quot;Resultados - Isolinhas/Isobandas (.dxf)&quot; (ver Figura 02)
