J'ai apparemment exporté avec succès un fichier DXF contenant les isolignes/isobandes des résultats actuels. Pourquoi les isolignes/isobandes ne sont-elles pas visibles après l'importation dans AutoCAD ?

Q: J'ai apparemment exporté avec succès un fichier DXF contenant les isolignes/isobandes des résultats actuels. Pourquoi les isolignes/isobandes ne sont-elles pas visibles après l'importation dans AutoCAD ?

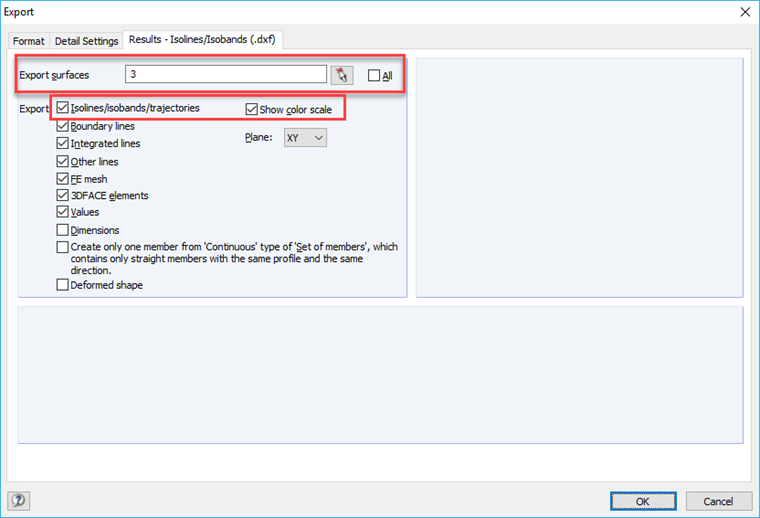

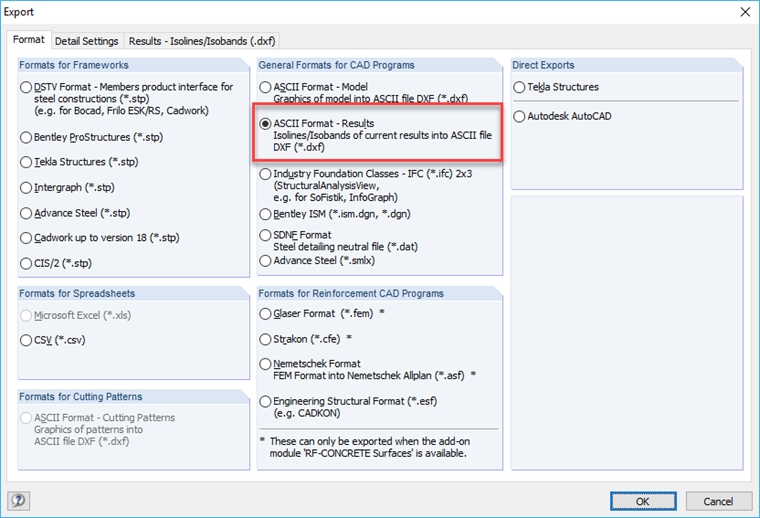

Pour réussir l'exportation/l'importation d'un fichier DXF, y compris les isolignes/isobandes, les conditions suivantes doivent être remplies :Activez l'option Format ASCII - Résultats (voir la Figure 01) Exportez les surfaces correspondantes et activez l'export des isolignes/isobandes/trajectoires dans l'onglet « Résultats - Isolines/Isobandes (.dxf) » (voir la Figure 02)

Question

J'ai apparemment export&#233; avec succ&#232;s un fichier DXF contenant les isolignes/isobandes des r&#233;sultats actuels. Pourquoi les isolignes/isobandes ne sont-elles pas visibles apr&#232;s l'importation dans AutoCAD&nbsp;?

Accepted Answer

Pour r&#233;ussir l'exportation/l'importation d'un fichier DXF, y compris les isolignes/isobandes, les conditions suivantes doivent &#234;tre remplies&nbsp;:Activez l'option Format ASCII - R&#233;sultats (voir la Figure 01)     Exportez les surfaces correspondantes et activez l'export des isolignes/isobandes/trajectoires dans l'onglet &#171;&nbsp;R&#233;sultats - Isolines/Isobandes (.dxf)&nbsp;&#187; (voir la Figure 02)
