FAQ 002550 PL

28. lutego 2019

Import / Eksport i BIM RFEM

Najwyraźniej z powodzeniem wyeksportowałem plik DXF, w tym izolinie / isosurfaces bieżących wyników. Dlaczego nie ma izolinii / isosurfaces w systemie po zaimportowaniu do AutoCAD?

Odpowiedź

Aby pomyślnie wyeksportować / zaimportować plik DXF zawierający izolinie / isobandy, muszą być spełnione następujące warunki:

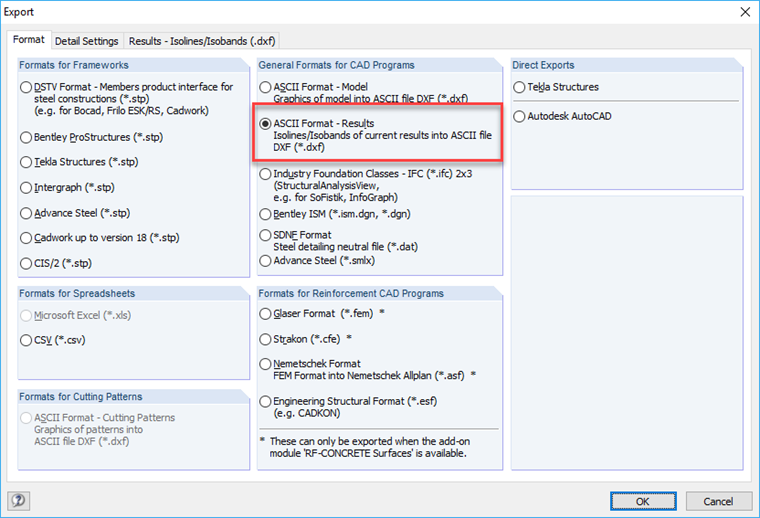

  • Aktywacja opcji Format ASCII - Wyniki (patrz Rysunek 01)

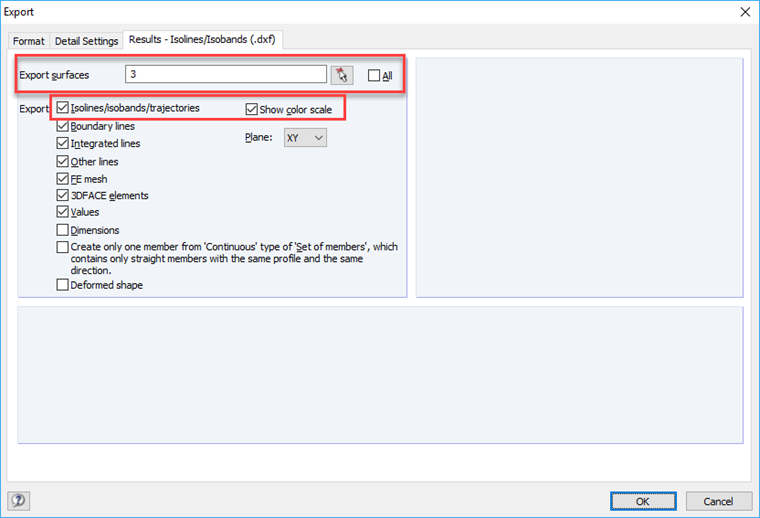

  • Eksportowanie odpowiednich powierzchni i aktywowanie eksportu izolinii / isobracji / trajektoriizakładce "Wyniki - Isolines / Isobands (.dxf)" (patrz Rysunek 02)

Słowa kluczowe

Dxf Izoliny Isobands AutoCAD Importować Eksportować
