我显然成功地导出了一个DXF文件,包括当前结果的isolines / isosurfaces。 为什么导入到AutoCAD后系统上没有等值线/等值面?

回答

要成功导出/导入包括等值线/等压线的DXF文件,必须满足以下要求:

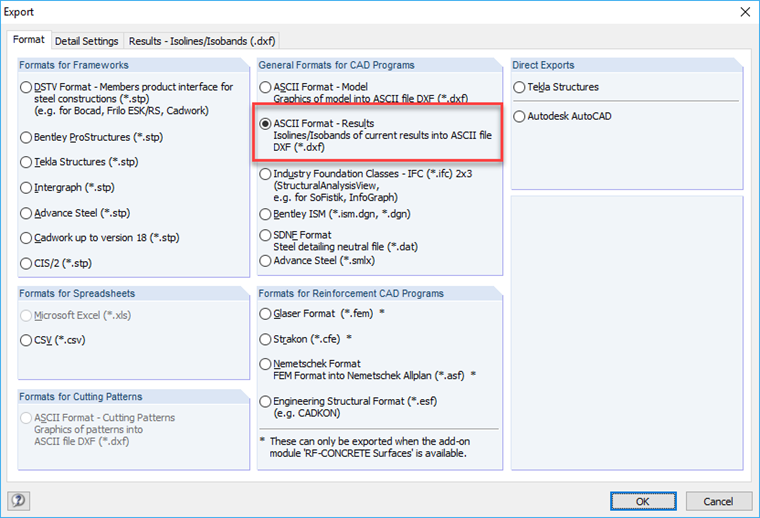

  • 激活ASCII格式 - 结果选项(见图01)

  • 在“结果 - 等值线/等值线(.dxf)”选项卡中导出相应的面并激活等值线/等压线/轨迹的导出(见图02)

关键词

Dxf 等值线 Isobands AutoCAD 导入 出口
