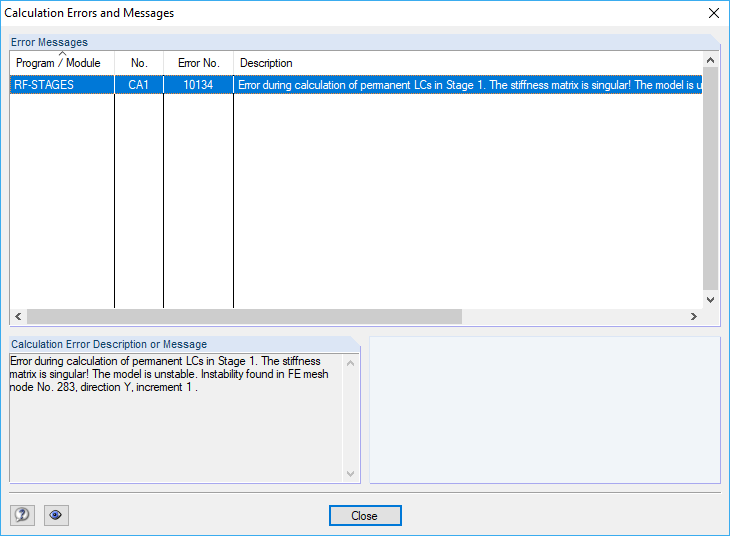

В модуле RF-STAGES я получаю сообщение о нестабильности. В RFEM структура не ожидает никаких проблем. Как это исправить?

Ответ

В основном, стоит обратить внимание на следующие моменты:

Ввод модели

Структура в RF -STAGES и RFEM может отличаться в зависимости от определения в RF -STAGES. Поэтому конструкция в RF-STAGES может отличаться от конструкции в RFEM. Для того, чтобы найти неустойчивость на определенном этапе строительства, необходимо смоделировать конструкцию на данном этапе строительства в программе RFEM и учесть ее отдельно. В этом контексте также следует отметить, что записи в RFEM и RF-STAGES не синхронизированы. Например, шарнир на конце стержня, удаленный в RFEM, не будет автоматически удален в модели RF-STAGES.
Кроме того, важно убедиться, что в RFEM и RF-STAGES собственный вес действует в одном направлении. В RF-STAGES это можно проверить и настроить в разделе «Подробности» → «Расчеты» → «Собственный вес».

Метод расчета

RF-STAGES рассчитывает постоянные загружения на основе анализа больших деформаций. В результате данного расчета могут возникнуть неустойчивости, которые отсутствуют в загружении, например, при расчете по линейному статическому расчету (задачи критической нагрузки).

Специальные конструктивные элементы

Некоторые конструктивные элементы, доступные в RFEM, не поддерживаются в RF -STAGES. Данные элементы конструкции также могут в некоторых случаях вызывать неустойчивость. Следующие конструктивные элементы не поддерживаются в RF ‑ STAGES полностью:

  • линейные шарниры
  • Упругое основание стержня
  • блоки стержней
  • Пересечения
  • высвобождения узлов
  • высвобождения линий
  • высвобождения поверхностей
  • Ограничения узла

Ключевые слова

RF-этапы нестабильность конструктивные состояния погрешности расчета матрица жесткости в единственном числе погрешность №. 10060 ошибка № 10134
