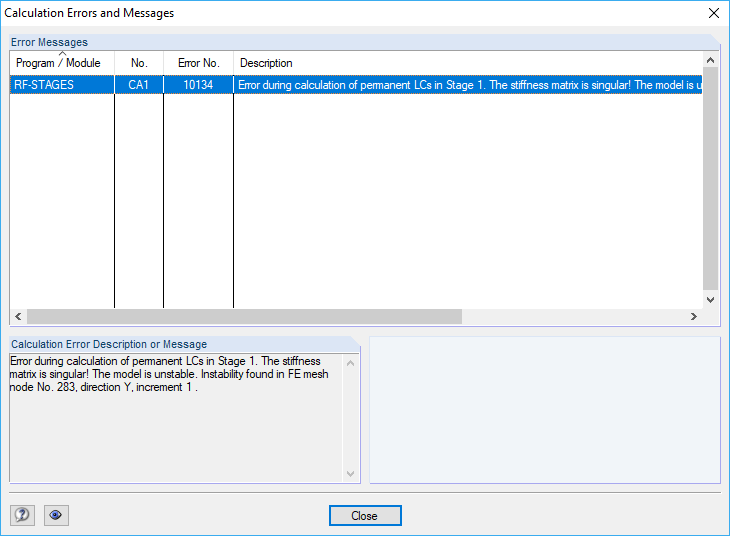

Dans le module RF-STAGES, je reçois un message sur une instabilité. Dans RFEM, la structure n'attend aucun problème. Comment puis-je résoudre ce problème ?

Réponse

Vous devez prêter attention aux points suivants:

Entrée du modèle

La structure dans RF-STAGES et RFEM peut différer en raison de la définition dans RF-STAGES. Par conséquent, la structure de RF-STAGES peut être différente de celle de RFEM. Afin de trouver l'instabilité à un certain stade de la construction, il est nécessaire de modéliser la structure à ce stade de la construction dans RFEM et de la prendre en compte séparément. Dans ce contexte, il faut également noter que les entrées ne sont pas synchronisées entre RFEM et RF-STAGES. Par exemple, une articulation d'extrémité de barre supprimée dans RFEM ne l'est pas automatiquement dans le modèle RF-STAGES.
De plus, il est important de s'assurer que le poids propre agit dans la même direction dans RFEM et RF-STAGES. Dans RF-STAGES, cela peut être vérifié et ajusté sous «Détails» → «Calculs» → «Poids propre».

Méthode d'analyse

RF-STAGES calcule les cas de charge permanents selon l'analyse des grandes déformations. Cette analyse peut entraîner des instabilités qui ne sont pas présentes dans un cas de charge lors du calcul selon l'analyse statique linéaire (problèmes de charge critique), par exemple.

Éléments structuraux spéciaux

Certains des éléments structuraux disponibles dans RFEM ne sont pas pris en charge dans RF-STAGES. Ces éléments structuraux peuvent également causer de l'instabilité dans certains cas. Les éléments structuraux suivants ne sont pas entièrement pris en charge dans RF-STAGES:

  • Articulations linéiques
  • Fondation élastique de barre
  • Ensembles de barres
  • Intersections
  • Libérations nodales
  • libérations linéiques
  • Libérations de surface
  • Connexions nodales

Mots-clés

RF-STAGES instabilité états de construction erreurs de calcul matrice de rigidité singulière erreur no. 10060 erreur no. 10134
