FAQ 002562 DE

2. Mai 2019

Adrian Langhammer Zusatzmodule RF-STAGES STAGES

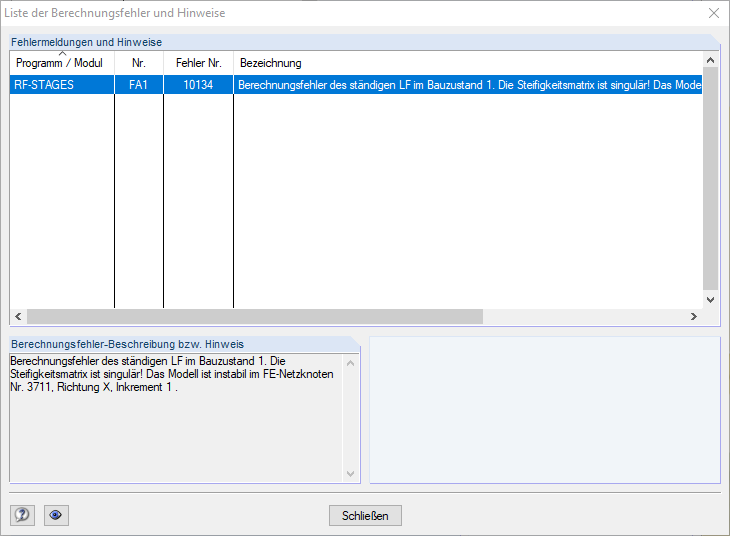

Im Modul RF-STAGES bekomme ich eine Meldung über eine Instabilität. In RFEM rechnet das Modell ohne Probleme. Wie lässt sich die Thematik lösen?

Antwort

Grundsätzlich sind folgende Punkte zu beachten:

Eingabe des Modells

Die Struktur in RF-STAGES und RFEM kann sich auf Grundlage der Definition in RF-STAGES unterscheiden. Somit kann es sich in RF-STAGES um eine andere Struktur handeln als in RFEM. Um diesbezüglich eine Instabilität in einem bestimmten Bauzustand zu finden, müsste man das Modell in diesem Bauzustand in RFEM abbilden und gesondert betrachten. In diesem Zusammenhang ist außerdem zu beachten, dass sich die Eingaben zwischen RFEM und RF-STAGES nicht synchronisieren. So wird zum Beispiel ein in RFEM entferntes Stabendgelenk nicht automatisch im RF-STAGES-Modell entfernt.

Berechnungstheorie

RF-STAGES rechnet für die permanenten Lastfälle grundsätzlich nach Theorie III. Ordnung. Bedingt durch diese Berechnungstheorie können Instabilitäten auftreten, die zum Beispiel in einem Lastfall bei Berechnung nach Theorie I. Ordnung nicht vorliegen (Verzweigungslastprobleme).

Besondere Strukturelemente

Einige der in RFEM vorhandenen Strukturelemente werden in RF-STAGES nicht unterstützt. Diese Strukturelemente können in bestimmten Fällen auch der Grund einer Instabilität sein. Folgende Strukturelemente werden in RF-STAGES nicht voll unterstützt:

  • Liniengelenke
  • Stabbettungen
  • Stabsätze
  • Durchdringungen
  • Knotenfreigaben
  • Linienfreigaben
  • Flächenfreigaben
  • Knotenkopplungen

Schlüsselwörter

RF-STAGES Instabilität Bauzustand Berechnungsfehler Steifigkeitsmatrix singulär Fehler 10060 Fehler 10134
