FAQ 002562 PL

4. marca 2019

Adrian Langhammer Moduły dodatkowe RF-STAGES STAGES

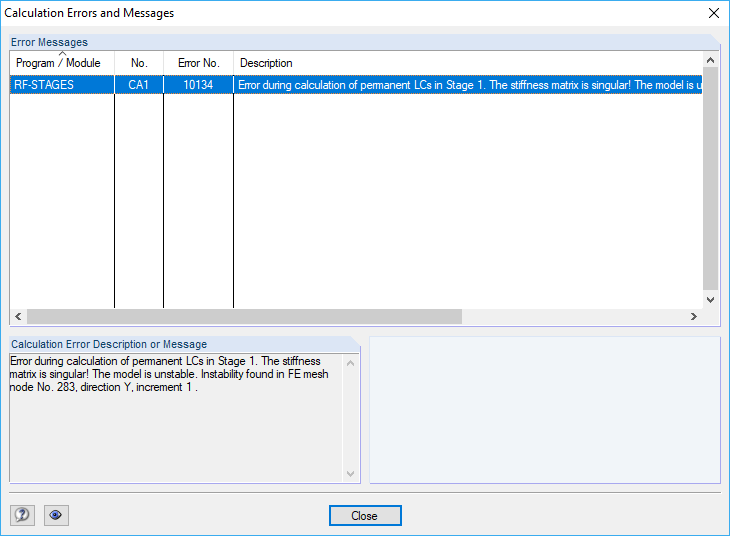

W module RF-STAGES otrzymuję komunikat o niestabilności. W programie RFEM struktura nie przewiduje żadnych problemów. Jak można rozwiązać ten temat?

Odpowiedź

Zasadniczo należy zwrócić uwagę na następujące punkty:

Wprowadzanie modelu

Konstrukcja RF-STAGES i RFEM może się różnić w zależności od konfiguracji w RF-STAGES. Struktura RF-STAGES może być zatem inna niż w programie RFEM. W celu stwierdzenia niestateczności na danym etapie konstrukcji konieczne jest modelowanie konstrukcji w programie RFEM i uwzględnienie go oddzielnie. W tym kontekście należy również zauważyć, że wpisy nie są synchronizowane między RFEM a RF-STAGES. Na przykład zwolnienie końca pręta usunięte w programie RFEM nie zostanie automatycznie usunięte z modelu RF-STAGES.

Metoda analizy

RF-STAGES oblicza przypadki obciążeń trwałych według analizy dużych deformacji. W wyniku tej analizy mogą na przykład wystąpić niestateczności, które nie występują w przypadku obciążenia podczas obliczeń według liniowej analizy statycznej (problemy z obciążeniem krytycznym).

Specjalne elementy konstrukcyjne

Niektóre elementy konstrukcyjne dostępne w programie RFEM nie są obsługiwane w RF-STAGES. Te elementy konstrukcyjne mogą również powodować niestateczność w niektórych przypadkach. Następujące elementy konstrukcyjne nie są w pełni obsługiwane w RF-STAGE:

  • Przeguby liniowe
  • Sprężyste podłoże prętowe
  • Zbiory prętów
  • Przecięcia
  • Zwolnienia węzłowe
  • Zwolnienia liniowe
  • Zwolnienia powierzchniowe
  • Połączenia węzłowe

Słowa kluczowe

ETAPY RF niestabilność stany konstrukcyjne błędy obliczeniowe liczba pojedyncza macierzy sztywności błąd nr. 10060 błąd nr. 10134
