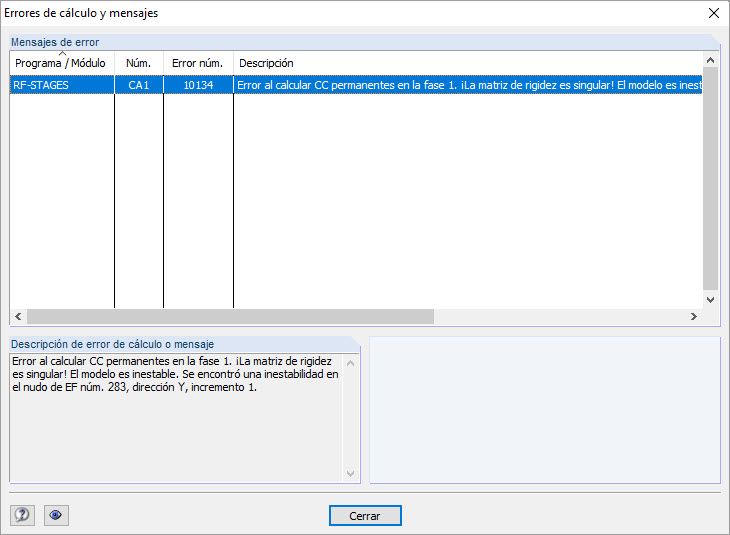

En el módulo RF-STAGES recibo un mensaje sobre una inestabilidad. En RFEM, la estructura no espera problemas. ¿Cómo se puede resolver el tema?

Respuesta

Básicamente, debería prestar atención a los siguientes puntos:

Introducción del modelo

La estructura en RF-STAGES y RFEM puede diferir debido a la definición en RF-STAGES. Por lo tanto, la estructura en RF-STAGES puede ser diferente que en RFEM. Para encontrar la inestabilidad en una determinada etapa de construcción, es necesario modelar la estructura en esta etapa de construcción en RFEM y tenerla en cuenta por separado. En este contexto, también se debe tener en cuenta que las entradas no están sincronizadas entre RFEM y RF-STAGES. Por ejemplo, una liberación de extremo de barra removida en RFEM no se elimina automáticamente en el modelo RF-STAGES.

Método de análisis

ETAPAS DE RF calcula los casos de carga permanentes según el análisis de deformación de gran tamaño. Como resultado de este análisis, pueden producirse inestabilidades que no están presentes en un caso de carga al calcular de acuerdo con el análisis estático lineal (problemas de carga crítica), por ejemplo.

Elementos estructurales especiales

Algunos de los elementos estructurales disponibles en RFEM no son compatibles con RF-STAGES. Estos elementos estructurales también pueden causar inestabilidad en ciertos casos. Los siguientes elementos estructurales no son totalmente compatibles con RF-STAGES:

  • Articulaciones lineales
  • Apoyo elástico de barra
  • Conjuntos de barras
  • Intersecciones
  • Liberaciones de nudos
  • Liberaciones de líneas
  • Liberaciones de superficies
  • Coacciones en nudos

Palabras clave

ETAPAS RF inestabilidad estados de construcción errores de cálculo matriz de rigidez singular error no. 10060 error no. 10134
