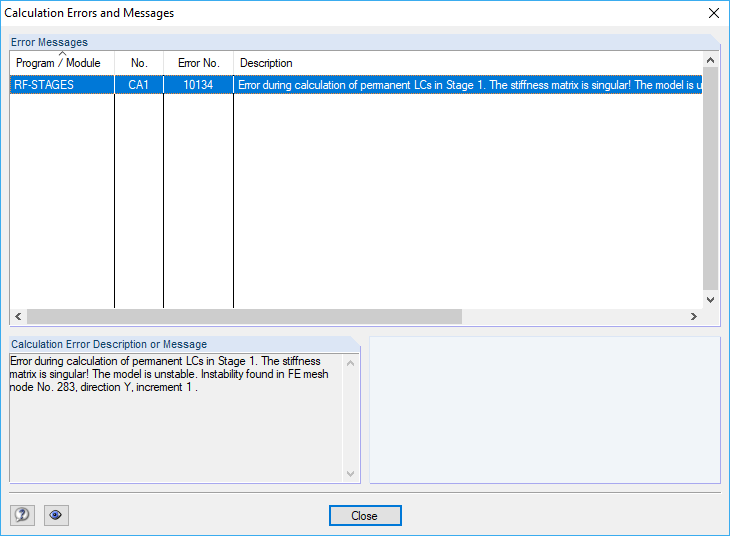

在RF-STAGES模块中,我收到一条关于不稳定的消息。 在RFEM中,结构不会出现问题。 该主题如何解决?

回答

基本上要注意以下几点:

输入模型

由于在RF-STAGES中的定义,RF-STAGES和RFEM中的结构可能会有所不同。 因此RF-STAGES中的结构可能与RFEM中的结构不同。 为了找出某一施工阶段的不稳定性,有必要在RFEM的这个施工阶段对结构进行建模,并将其单独考虑。 在这种情况下,还应注意在RFEM和RF-STAGES之间不同步。 例如,在RF-STAGES模型中不会自动删除在RFEM中删除的杆端释放。

分析方法

RF-STAGES根据大变形分析计算永久荷载工况。 作为该分析的结果,在根据线性静力分析(临界荷载问题)计算时,在荷载工况中不存在不稳定性。

特殊结构构件

在RF-STAGES中不支持RFEM中提供的某些结构单元。 在某些情况下,这些结构单元也会导致不稳定。 在RF-STAGES中不完全支持以下结构元素:

  • 线铰
  • 杆件弹性支座
  • 多杆件
  • 相贯
  • 节点释放
  • 线释放
  • 面释放
  • 节点约束

关键词

RF-STAGES,不稳定性,构造状态,计算误差,刚度矩阵奇异,误差没有。 10060,错误编号 10134,
