FAQ 002562 CS

2. května 2019

Adrian Langhammer Přídavné moduly RF-STAGES STAGES

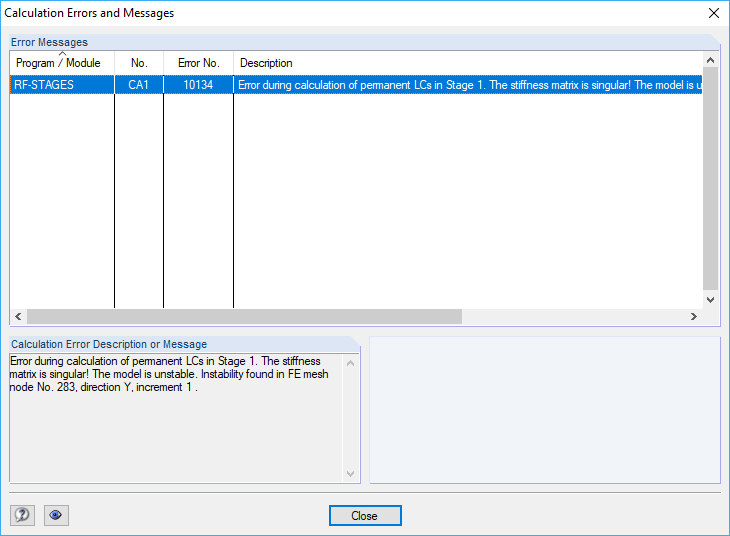

V modulu RF-STAGES dostávám zprávu o nestabilitě. V RFEMu struktura nepředpokládá žádné problémy. Jak lze toto téma vyřešit?

Odpověď

V zásadě je třeba dbát na následující body:

Zadání modelu

Struktura RF-STAGES a RFEM se může lišit v RF-Stages. Struktura v modulu RF-STAGES proto může být jiná než v programu RFEM. Abychom našli nestabilitu v určitém stadiu konstrukce, je třeba modelovat konstrukci v RFEMu a zohlednit ji zvlášť. V této souvislosti je třeba poznamenat, že záznamy nejsou synchronizovány mezi programy RFEM a RF-STAGES. Pokud například v RFEMu odstraníme konečné uvolnění prutu, nebude v modelu RF-STAGES automaticky odstraněno.

Metoda analýzy

RF-STAGES vypočítá stálé zatěžovací stavy podle velké deformace. Výsledkem této analýzy může být nestabilita, která se při výpočtu neúčastní například v případě lineárně statické analýzy (kritické zatížení).

Speciální konstrukční prvky

Některé konstrukční prvky, které jsou k dispozici v programu RFEM, nejsou v modulu RF-STAGES podporovány. Tyto konstrukční prvky mohou v některých případech způsobovat nestabilitu. V RF-STAGES nejsou plně podporovány následující konstrukční prvky:

  • Liniové klouby
  • Podloží prutu
  • Sady prutů
  • Průniky
  • Uzlová uvolnění
  • Liniová uvolnění
  • Plošná uvolnění
  • Uzlové vazby

Klíčová slova

RF-STAGES nestabilita stavy konstrukce chyby výpočtů singulární matice tuhosti chyba č. 10060 chyba č. 10134
