Informação importante para a utilização do RF-STAGES e do RFEM

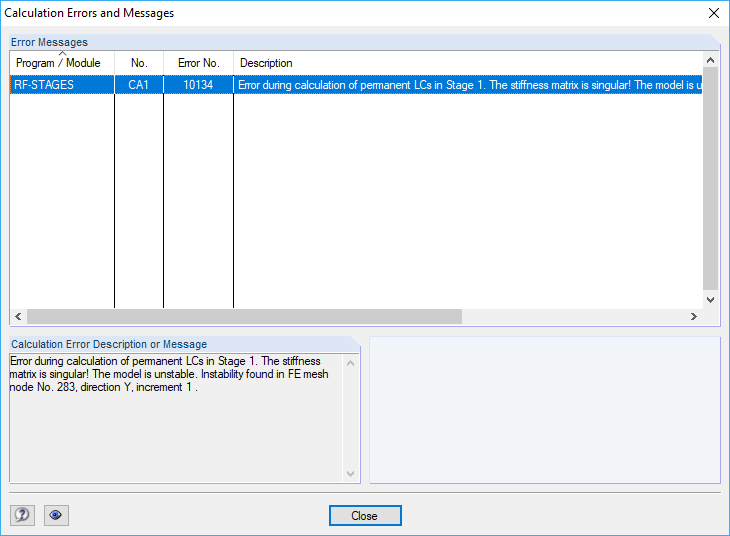

No módulo RF-STAGES, recebo uma mensagem sobre instabilidade. O RFEM calcula o modelo sem problemas. Como é que posso resolver este problema?


Resposta:

Ao utilizar o RF-STAGES, devem ser observados os seguintes pontos:

Eingabe des Modells

Die Struktur in RF-STAGES und RFEM kann sich auf Grundlage der Definition in RF-STAGES unterscheiden. Somit kann es sich in RF-STAGES um eine andere Struktur handeln als in RFEM. Um diesbezüglich eine Instabilität in einem bestimmten Bauzustand zu finden, müsste man das Modell in diesem Bauzustand in RFEM abbilden und gesondert betrachten. In diesem Zusammenhang ist außerdem zu beachten, dass sich die Eingaben zwischen RFEM und RF-STAGES nicht synchronisieren. So wird zum Beispiel ein in RFEM entferntes Stabendgelenk nicht automatisch im RF-STAGES-Modell entfernt.
Weiterhin ist darauf zu achten, dass das Eigengewicht sowohl in RFEM als auch in RF-STAGES in dieselbe Richtung wirkt. In RF-STAGES kann dies unter "Details" → "Berechnungen" → "Eigengewicht" geprüft und angepasst werden.

Método de análise

RF-STAGES rechnet für die permanenten Lastfälle grundsätzlich nach Theorie III. Ordnung. Bedingt durch diese Berechnungstheorie können Instabilitäten auftreten, die zum Beispiel in einem Lastfall bei Berechnung nach Theorie I. Ordnung nicht vorliegen (Verzweigungslastprobleme).

Besondere Strukturelemente

Einige der in RFEM vorhandenen Strukturelemente werden in RF-STAGES nicht unterstützt. Diese Strukturelemente können in bestimmten Fällen auch der Grund einer Instabilität sein. Folgende Strukturelemente werden in RF-STAGES nicht voll unterstützt:

  • Articulações de linha
  • fundação elástica de barra
  • Conjuntos de barras
  • Interseções
  • libertações de nó
  • Libertações de linhas
  • Libertações de superfícies
  • Restrições nodais


;
