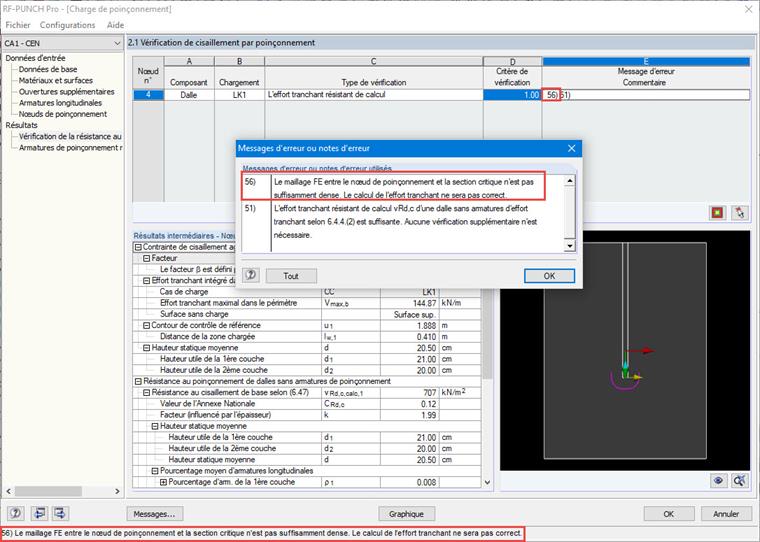

Dans la fenêtre de résultats 2.1 « Vérification de cisaillement par poinçonnement », l'erreur n°56 indique que le maillage EF n'est pas suffisamment dense. Comment puis-je définir ce maillage ?

Réponse

Selon le type de détermination de charge sélectionné, RF-PUNCH Pro détermine la charge de poinçonnement à partir des efforts tranchants dans le périmètre critique. Les efforts internes de surface sont ici ceux du modèle RFEM.

Si le maillage EF dans la zone du nœud de poinçonnement n'est pas assez fin, les résultats peuvent être inexacts et le message n°56.

Pour éviter ce problème, vous devez effectuer un raffinement du maillage EF dans la zone du nœud de poinçonnement sur le modèle RFEM. Vous pouvez l'effectuer directement sur le nœud ou sur les lignes adjacentes des extrémités ou des coins de voile.

Si le raffinement du maillage EF est suffisant, le message d'avertissement disparaît automatiquement après un nouveau calcul dans RF-PUNCH Pro.

Mots-clés

Poinçonnement Extrémité de voile Coin du voile Avertissement 56 Erreur 56 Maillage EF Vérification de la résistance au poinçonnement
