Im Ergebnisdialog 2.1 Durchstanznachweise erhalte ich eine Warnung bzw. Fehlermeldung Nr. 56. Das FE-Netz ist nicht fein genug. Wie kann ich das einstellen?

Antwort

Je nach gewählter Art der Lastermittlung ermittelt RF-STANZ Pro die Durchstanzlast aus den Querkräften im kritischen Rundschnitt.

Hierbei werden die Flächenschnittgrößen aus dem RFEM-Modell herangezogen.

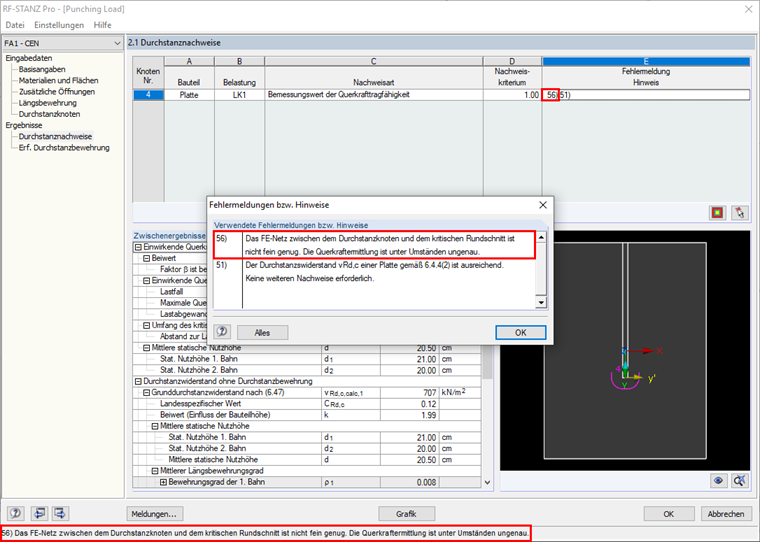

Wenn nun das FE-Netz im Bereich des Durchstanzknotens nicht fein genug ist, kann dies zu ungenauen Ergebnissen führen. In dem Fall erhalten Sie im Ergebnisdialog 2.1 die Meldung Nr. 56).

Um das Problem zu umgehen, können Sie im RFEM Modell im Bereich des Durchstanzknotens eine "FE-Netzverdichtung" anordnen. Dies kann entweder direkt an dem Knoten oder an den anschließenden Linien der Wandenden oder Wandecken durchgeführt werden.

Wurde eine ausreichend feine FE-Netzverdichtung angelegt, verschwindet diese Warnmeldung automatisch nach einer Neuberechnung in RF-STANZ Pro.

Schlüsselwörter

Stanz, Wandende, Wandecke, Warnung 56, Fehlermeldung, 56,
