Risposta:
A seconda del tipo di determinazione del carico selezionato, RF-PUNCH Pro determina il carico di punzonamento dalle forze di taglio nel perimetro di controllo. Hierbei werden die Flächenschnittgrößen aus dem RFEM-Modell herangezogen.

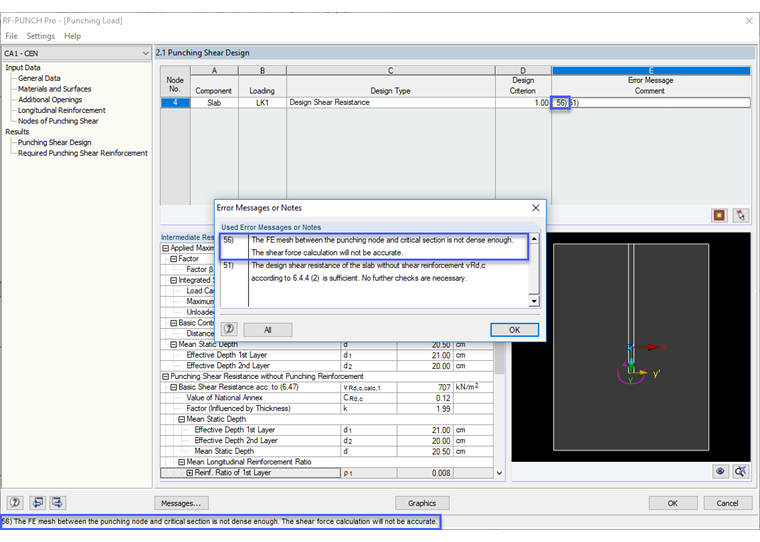

Wenn nun das FE-Netz im Bereich des Durchstanzknotens nicht fein genug ist, kann dies zu ungenauen Ergebnissen führen. In diesem Fall erhalten Sie in Maske 2.1 die Meldung Nr. 56.
Um das Problem zu umgehen, sollten Sie im RFEM-Modell im Bereich des Durchstanzknotens eine FE-Netzverdichtung vornehmen. Sie können diese entweder direkt am Knoten oder an den anschließenden Linien der Wandenden oder Wandecken anordnen.
Wurde eine ausreichend feine FE-Netzverdichtung angelegt, verschwindet die Warnmeldung automatisch nach einer Neuberechnung in RF-STANZ Pro.
