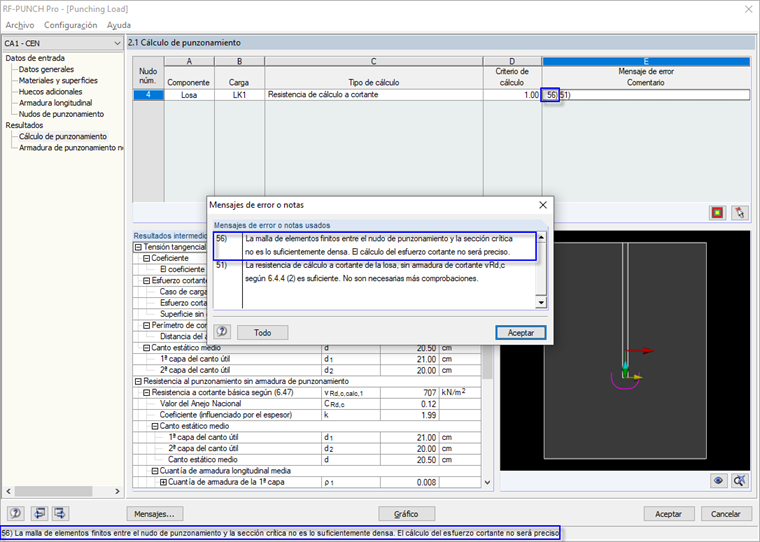

En la ventana de resultados 2.1 "Cálculo de punzonamiento", recibo el error núm. 56 "La malla de EF no es lo suficientemente densa". ¿Cómo puedo configurar la malla?

Respuesta

En función del tipo de determinación de cargas seleccionado, RF-PUNCH Pro determina la carga de punzonamiento desde los esfuerzos cortantes en el perímetro de control. Para esto, se aplican los esfuerzos internos en superficies del modelo de RFEM.

Si la malla de FE en el área del nudo de punzonamiento no es lo suficientemente densa, puede conducir a resultados poco precisos. En este caso, recibirá el mensaje núm. 56 en la ventana 2.1.

Para evitar el problema, debe realizar un refinamiento de malla de FE en el área del nudo de punzonamiento en el modelo de RFEM. Puede disponerlo directamente en el nudo o en las líneas adyacentes de los extremos o esquinas del muro.

Si se crea un refinamiento de malla de EF suficientemente denso, el mensaje de advertencia desaparece automáticamente después de un nuevo cálculo en RF-PUNCH Pro.
