在结果窗口2.1“冲切设计”中收到错误编号 56“有限元网格不够好”。 如何停止网格划分?

回答

根据所选择的荷载定义类型,RF-PUNCH Pro根据临界截面中的剪力确定冲切荷载。 这里考虑了RFEM模型的面内力。

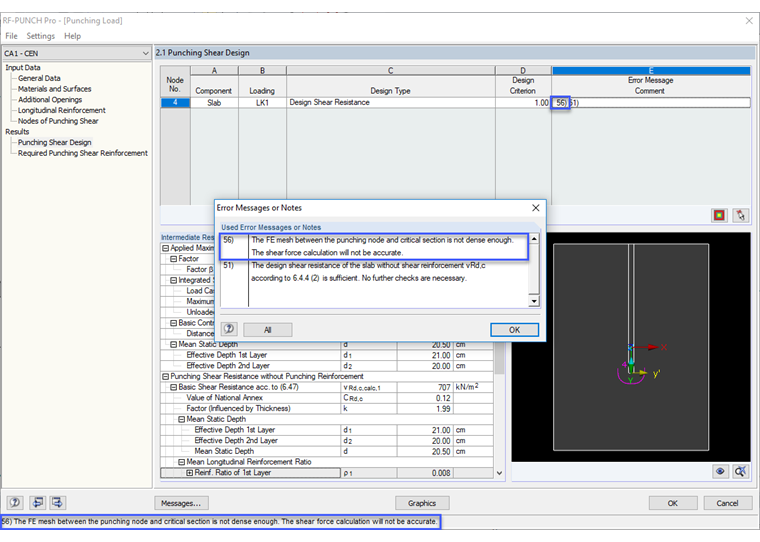

如果冲切节点区域的有限元网格不够精确,可能导致结果不准确。 在这种情况下,您将收到消息编号。 56 56

为了避免这个问题,您应该在RFEM模型的穿孔节点区域中进行有限元网格细化 。 您可以直接在节点上或在墙角或墙角的连接线上进行排列。

如果有限元网格细化足够精确,在RF-PUNCH Pro中重新计算后自动消失。

关键词

冲孔, Wandende, 墙角, 警告56, 错误56, 有限元网格, 冲切设计
