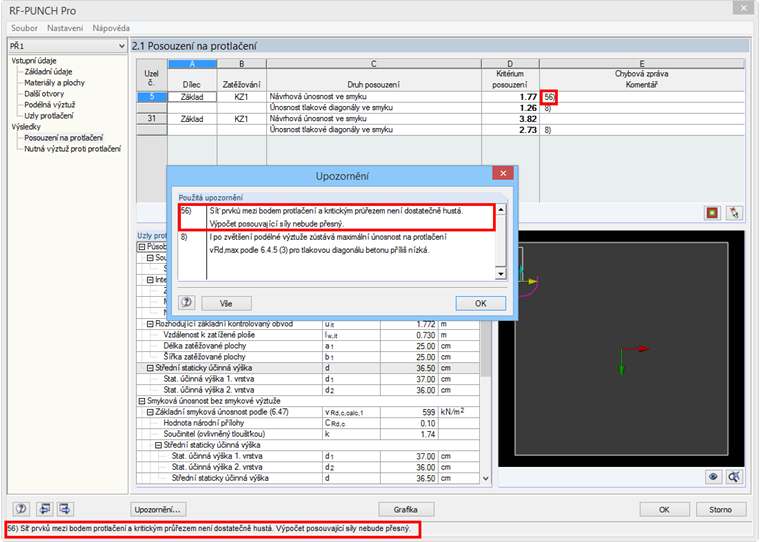

Ve výstupním dialogu 2.1 „Posouzení na protlačení“ se zobrazí chyba č. 56 „Síť KP není dostatečně jemná“. Jak můžu síť nastavit?

Odpověď

V závislosti na zvoleném způsobu stanovení zatížení určí RF-PUNCH Pro zatížení pro protlačení ze smykových sil na kontrolovaném obvodu. Vychází se přitom z vnitřních sil na plochách z modelu v programu RFEM.

Pokud síť konečných prvků v oblasti uzlu protlačení není dostatečně jemná, mohou být výsledky nepřesné. V takovém případě se zobrazí v dialogu 2.1 hláška č. 56.

Chceme-li tomuto problému předejít, je třeba v modelu RFEM v oblasti uzlu protlačení provést zahuštění sítě KP. Lze ho provést buď přímo na uzlu nebo na připojených liniích konců či rohů stěn.

Pokud je zahuštění sítě konečných prvků dostatečně jemné, pak se po novém výpočtu v modulu RF-PUNCH Pro varovná hláška již nezobrazí.
