Pytanie

W oknie wyników 2.1 „Wymiarowanie przebicia” otrzymuję błąd nr 56 „Siatka ES nie jest wystarczająco gęsta”. Jak mogę ustawić siatkę?

Odpowiedź:

W zależności od wybranego typu określenia obciążenia, RF-PUNCH Pro określa obciążenie przebijające na podstawie sił tnących na obwodzie kontrolnym. W tym celu stosowane są siły wewnętrzne w powierzchniach z modelu RFEM.

Jeżeli siatka ES w obszarze węzła przebicia nie jest wystarczająco gęsta, może to prowadzić do niedokładnych wyników. W takim przypadku otrzymujemy komunikat nr 56 w oknie 2.1.

Aby uniknąć tego problemu, zagęszczenie siatki ES należy przeprowadzać w obszarze węzła przebicia w modelu RFEM. Można to rozmieścić bezpośrednio w węźle lub na sąsiednich liniach końców lub naroży ścian.

W przypadku odpowiednio gęstego zagęszczenia siatki ES komunikat ostrzegawczy znika automatycznie po ponownym obliczeniu w RF-PUNCH Pro.

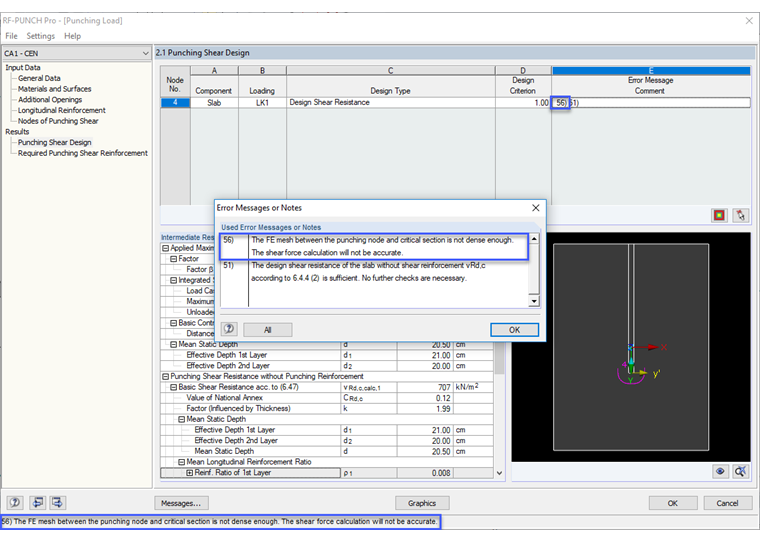

Komunikat nr 56 w oknie wyników 2.1
