Pergunta

Dependendo do tipo de determinação de carga selecionado, o RF-PUNCH Pro determina a carga de punçoamento a partir das forças de corte no perímetro de controlo. Para tal, são aplicadas as forças internas em superfícies do modelo do RFEM.

Se a malha de EF na área do nó de punçoamento não for suficientemente densa, isso pode levar a resultados imprecisos. Neste caso, irá obter a mensagem n.º 56 na janela 2.1.

Para evitar este problema, deve ser realizado o refinamento da malha de EF na zona do nó de punçoamento no modelo do RFEM. Isso pode ser organizado diretamente no nó ou nas linhas adjacentes das extremidades da parede ou nos cantos da parede.

Se criar um refinamento de malha de EF suficientemente denso, a mensagem de aviso desaparece automaticamente após um novo cálculo no RF-PUNCH Pro.

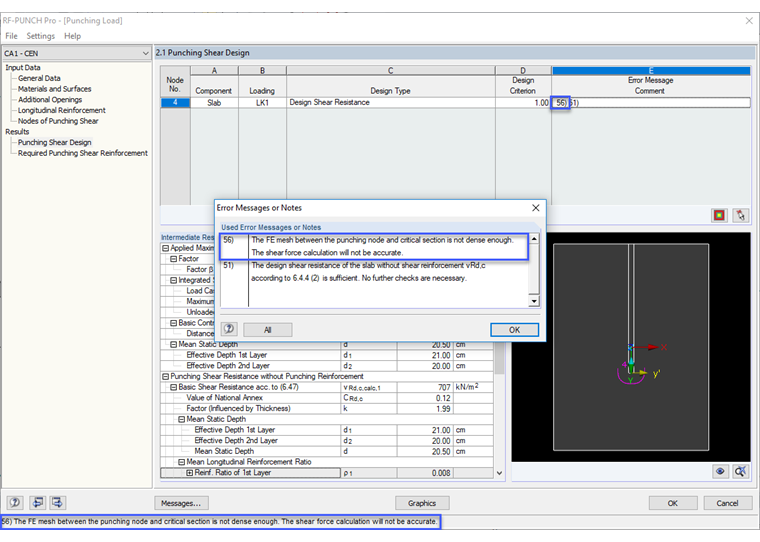

Mensagem nº 56 na janela de resultados 2.1
