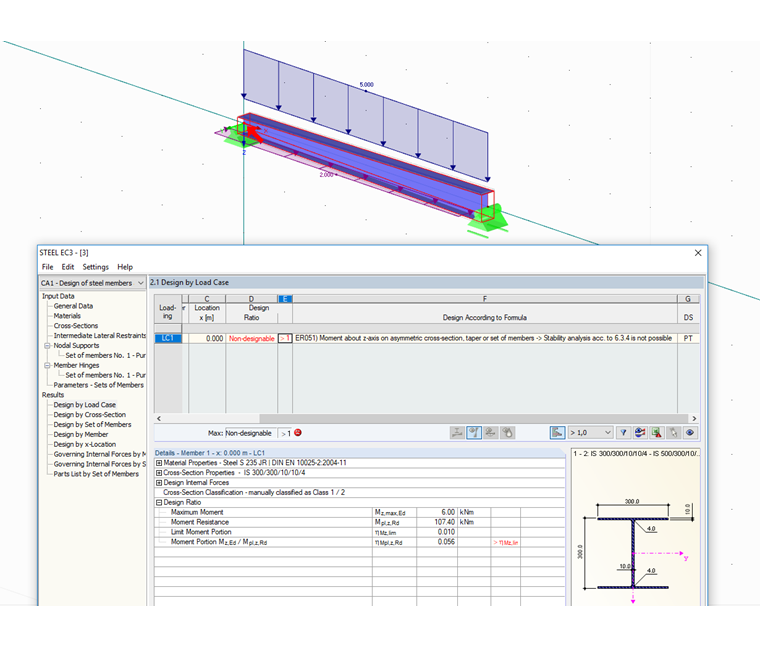

Я проектирую блок стержней с равномерным, симметричным поперечным сечением и получаю предупреждение «Не применимо: ER051 Момент вокруг оси z на несимметричном сечении, конический стержень или блок стержней. Почему?

Ответ

Причиной этого предупреждения является то, что по умолчанию наборы стержней не могут быть рассчитаны в соответствии с общим методом 6.3.4 стандарта EN 1993-1-1. Однако этот метод допускает нагрузку только в направлении опоры, то есть без поперечного изгибающего момента. Таким образом, появляется соответствующее предупреждение.

Расчет устойчивости можно выполнить в виде расчета сечения по теории второго порядка, что возможно при использовании дополнительных модулей RF-/FE-LTB или RF-/STEEL Warping Torsion.

В качестве альтернативы, можно пренебречь поперечным изгибом в параметрах фильтра диалогового окна «Детали», на вкладке «Стабильность» или активировать адаптированный метод в соответствии с Naumes в диалоговом окне «Национальное приложение», который включает поперечный изгиб. Использование этих двух опций остается на усмотрение пользователя.

В этом случае, однако, лучше всего выбрать метод эквивалентных стержней для расчета наборов стержней в диалоговом окне «Подробности», на вкладке «Устойчивость».
