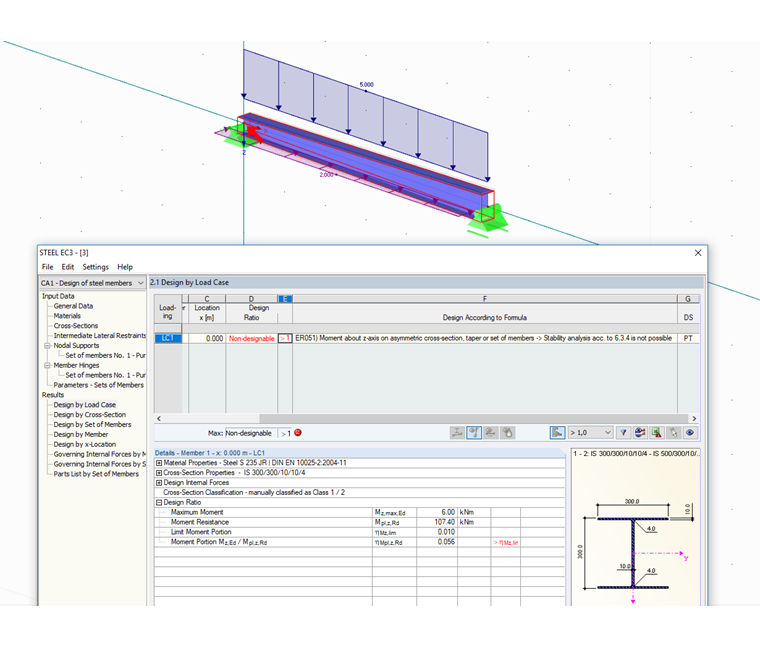

设计一组截面均匀,对称的杆件,并收到警告“不适用: ER051在非对称截面,锥形杆件或杆件组中绕轴z的力矩“。 为什么?

回答

出现该警告的原因是,默认情况下不能按照规范EN 1993-1-1的通用方法6.3.4设计杆件组。 但是这种方法只允许在支座方向上加载,也就是说没有横向弯矩。 因此出现相应的警告。

可以按照二阶理论进行截面设计的稳定性分析,也可以通过附加模块RF-/FE-LTB或RF-/STEEL Warping Torsion进行分析。

也可以在“详细信息”对话框的“稳定性”选项卡的过滤选项中忽略横向弯曲,或者在“国家附录”对话框中激活根据Naumes修改的方法。 用户可以自由选择使用这两个选项。

但是,在这种情况下,最好的选择是在“详细信息”对话框的“稳定性”选项卡中选择等效杆件方法来设计杆件组。

关键词

一般方法 横向弯曲, 等效杆件法, ER051, 二阶分析, 杆件, 杆件设计, 稳定性, 稳定性分析 不能设计
