Domanda

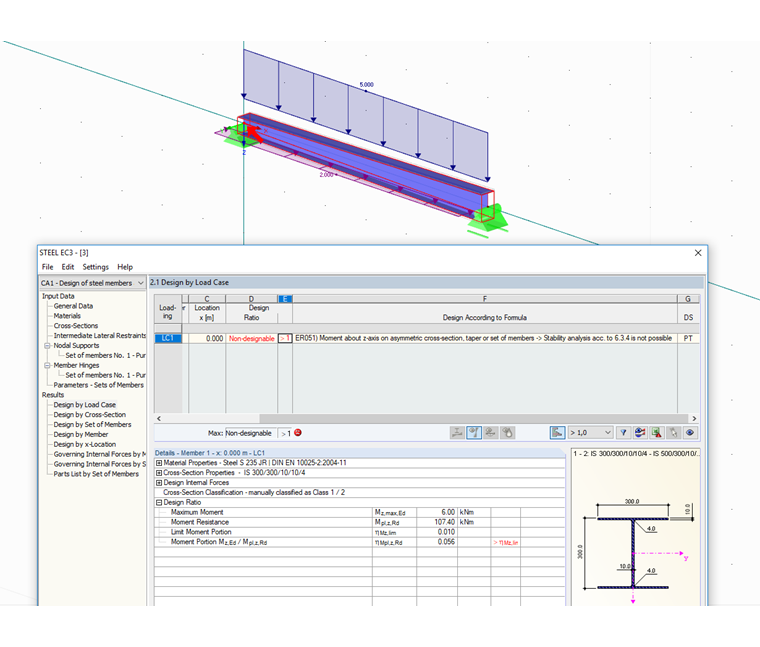

Progetto un set di aste con una sezione trasversale uniforme a doppia simmetria e ottengo l'avviso "Non progettabile: ER051 Momento attorno all'asse z su sezione trasversale asimmetrica, rastremazione o set di aste." Perché?


Risposta:

Il motivo di questo avviso è che i set di aste non possono essere progettati secondo il metodo generale 6.3.4 della EN 1993-1 per impostazione predefinita. Tuttavia, questo metodo è consentito solo per il carico nella direzione del vincolo esterno, cioè senza il momento flettente trasversale. Pertanto, viene visualizzato l'avviso corrispondente.

È possibile eseguire l'analisi di stabilità come progetto della sezione trasversale secondo la teoria del secondo ordine, che è possibile utilizzando i moduli aggiuntivi RF-/FE-LTB o RF-/STEEL Warping Torsion.

In alternativa, è possibile trascurare la flessione trasversale nelle opzioni di filtro della finestra di dialogo "Dettagli", la scheda "Stabilità", o attivare il metodo adattato secondo Names nella finestra di dialogo "Appendice nazionale", che abilita la flessione trasversale. L'uso di entrambe le opzioni è a discrezione dell'utente.

In questo caso, tuttavia, l'opzione migliore è selezionare il metodo dell'asta equivalente per la progettazione di set di aste nella finestra di dialogo "Dettagli", scheda "Stabilità".
