FAQ 002611 ES 7. marzo 2019

Wieland Götzler Módulos adicionales STEEL EC3 RF-STEEL EC3

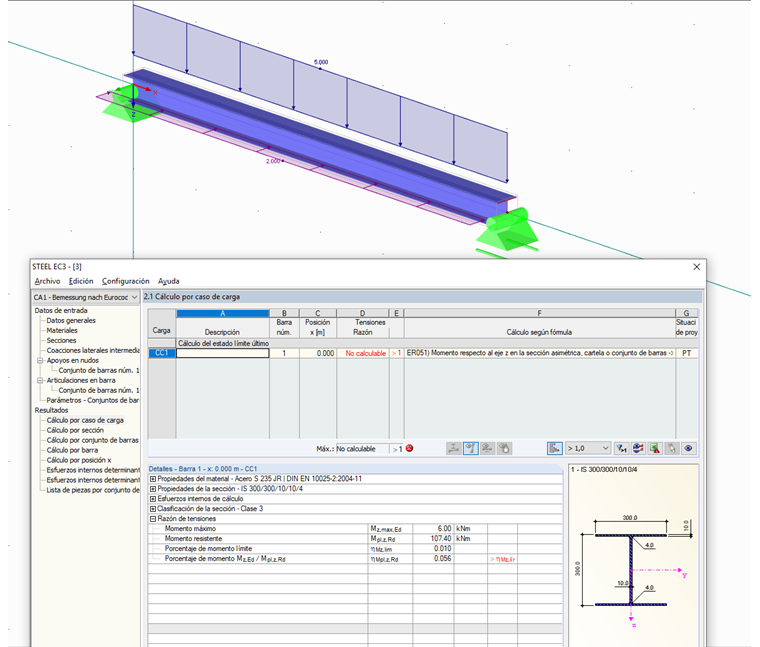

Mido un conjunto de barras con una sección transversal doble y simétrica uniforme y recibo la advertencia "No medible - ER051 momento sobre el eje z en la sección transversal no simétrica, bastón de cúspide o conjunto de barras". ¿Por qué?
Que puedo hacer

Respuesta

El motivo de la advertencia es que los conjuntos de barras se detectan de forma predeterminada de acuerdo con el Procedimiento general 6.3.4 EN 1993-1-1. Sin embargo, este método es solo para una carga en el plano de soporte, por lo que no se permite un momento de flexión cruzada y, por lo tanto, aparece la advertencia.

Puede realizar una prueba de estabilidad de acuerdo con la teoría II. Orden como una prueba de sección transversal,
que es posible con los módulos adicionales FE-BGDK o STAHL torsión arqueada.
Alternativamente, puede omitir la flexión transversal en las opciones de filtro de "Detalles / Estabilidad" o en el cuadro de diálogo "Anexo Nacional" el procedimiento extendido de acuerdo con el Dr. med. Habilitar Naumes, que permite la flexión transversal.
La mejor opción en este caso, sin embargo, es seleccionar el método de barra equivalente para el diseño de los conjuntos de barras en "Detalles / Estabilidad".
