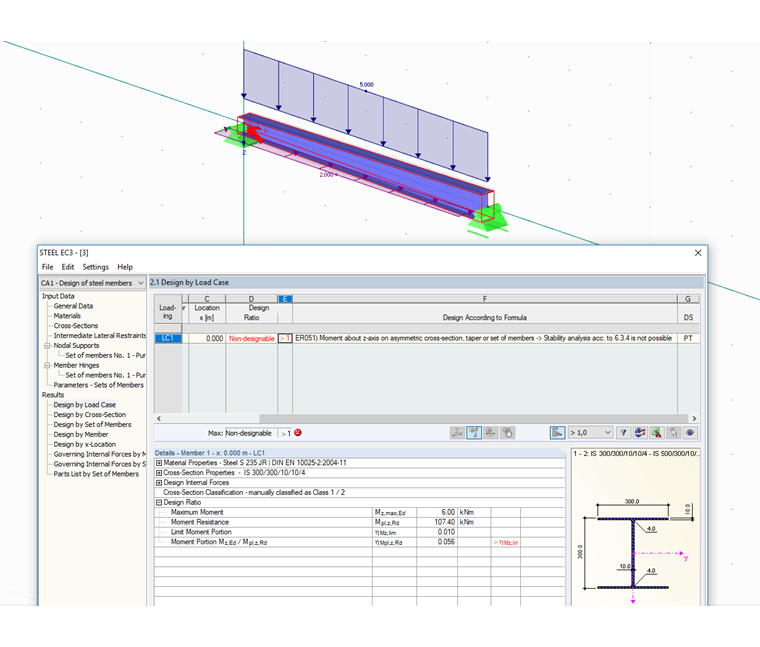

Je dessine un ensemble de barres de section uniforme à double symétrie et je reçois l'avertissement «Not Applicable: ER051 Moment de l'axe z sur une section non symétrique, une barre ou un ensemble de barres ". Pourquoi?

Réponse

La raison de cet avertissement est que les ensembles de barres sont conçus par défaut selon la Méthode générale 6.3.4 de EN 1993-1-1. Cette méthode n'est toutefois autorisée que pour le chargement dans le plan d'appui, c'est-à-dire sans moment fléchissant transversal. L'avertissement correspondant apparaît donc.

Vous pouvez réaliser une analyse de stabilité selon l'analyse du second ordre comme une vérification de section possible avec les modules additionnels RF- / FE-LTB ou RF- / STEEL Warping Torsion.

Vous pouvez également ignorer la flexion latérale dans les options de filtre de la boîte de dialogue "Détails" onglet "Stabilité" ou activer la méthode étendue selon Naumes dans la boîte de dialogue "Annexe Nationale", qui permet la flexion transversale.

Cependant, dans ce cas, la meilleure méthode consiste à sélectionner la méthode de barre équivalente pour la vérification des ensembles de barres dans l'onglet "Stabilité" de la boîte de dialogue "Détails".
