Dotaz

Posoudil jsem sadu prutů s rovnoměrným, dvakrát symetrickým průřezem a zobrazilo se upozornění "Neposouditelné: ER051 Moment okolo osy z u nesymetrického průřezu, náběhu nebo sady prutů. " Proč?

Odpověď:

Důvodem tohoto upozornění je, že sady prutů nelze standardně posuzovat podle obecné metody 6.3.4 normy EN 1993-1-1. Tato metoda je ovšem přípustná pouze pro zatížení ve směru podpory, to znamená bez příčného ohybového momentu. Proto se zobrazí příslušné upozornění.

Stabilitní analýzu lze provést jako posouzení průřezu podle teorie druhého řádu, což je možné pomocí přídavných modulů RF-/FE-LTB nebo RF-/STEEL Warping Torsion.

Alternativně je možné příčný ohyb zanedbat v možnostech filtru v dialogu "Detaily" v záložce "Stabilita", nebo aktivovat upravenou metodu podle Naumese v dialogu "Národní příloha", která umožňuje příčný ohyb. Použití obou možností je na uvážení uživatele.

V tomto případě je ovšem nejlepší zvolit pro posouzení sad prutů metodu náhradních prutů v dialogu "Detaily" v záložce "Stabilita".

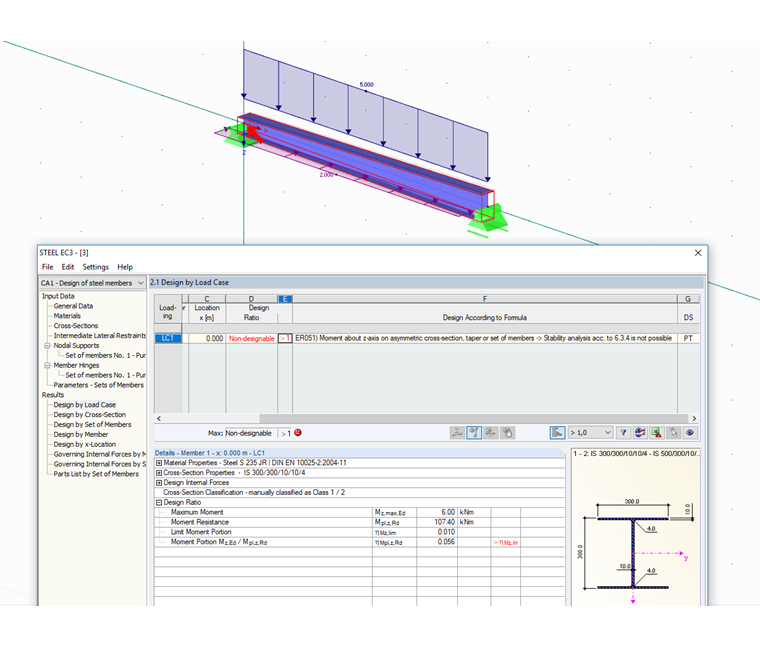

Upozornění pro posouzení sady prutů s příčným ohybem
