Ответ:
Осевой шарнир или пружина
Степени свободы основаны на следующем определении системы координат:
Ось x указывает в направлении линии; ось y - касательная к плоскости поверхности, ось z - нормаль к поверхности.

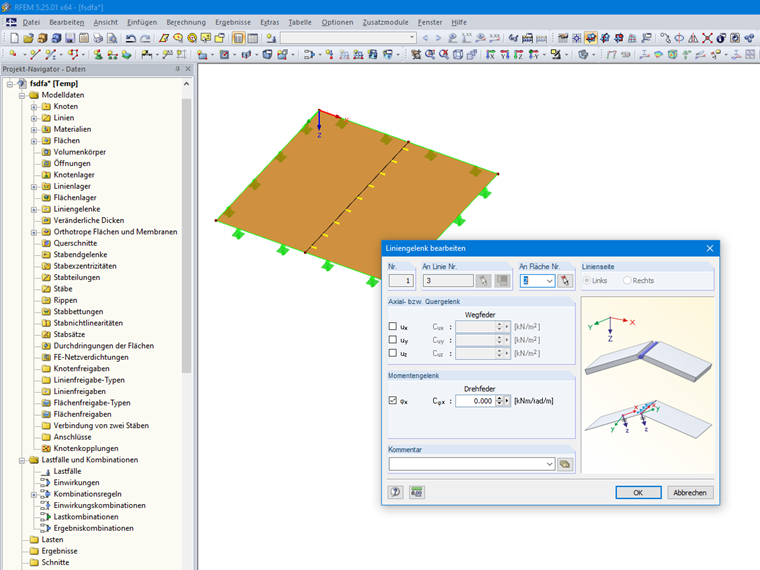

Текстовые поля и столбцы таблицы контролируют степень свободы для осевых и поперечных сил. Если флажок установлен, это означает, что перемещение в данном направлении возможно и, следовательно, сила не передается. Также можно ввести константу продольной пружины.
Моментный шарнир или пружина
Степени свободы моментов относятся к местной системе координат шарнира (ось x в направлении линии, ось y в качестве касательной, а ось z в качестве нормали к плоскости поверхности). Галочка указывает на то, что вращение свободное и внутренняя сила не передается. Также можно ввести константу ротационной пружины.
Текстовые поля и столбцы таблицы контролируют степень свободы для осевых и поперечных сил. Если флажок установлен, это означает, что перемещение в данном направлении возможно и, следовательно, сила не передается. Также можно ввести константу продольной пружины.
Моментный шарнир или пружина
Степени свободы моментов относятся к местной системе координат шарнира (ось x в направлении линии, ось y в качестве касательной, а ось z в качестве нормали к плоскости поверхности). Галочка указывает на то, что вращение свободное и внутренняя сила не передается. Также можно ввести константу ротационной пружины.

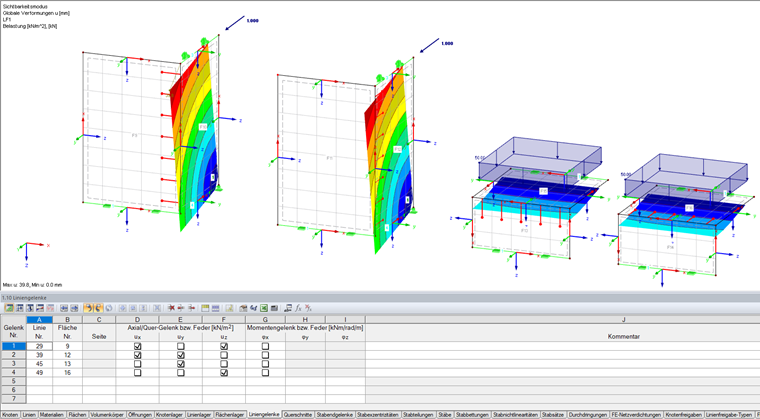

Оценка результатов
Результаты линейных шарниров также относятся к системе координат шарнира внутренней линии (ось x в направлении линии, ось y как касательная, а ось z как нормаль к плоскости поверхности).
| DOF | Описание |
|---|---|
| n | Поток сдвига вдоль линии |
| vz | Поперечная сила, параллельная оси поверхности z |
| eqvy | Касательная к плоскости поверхности |

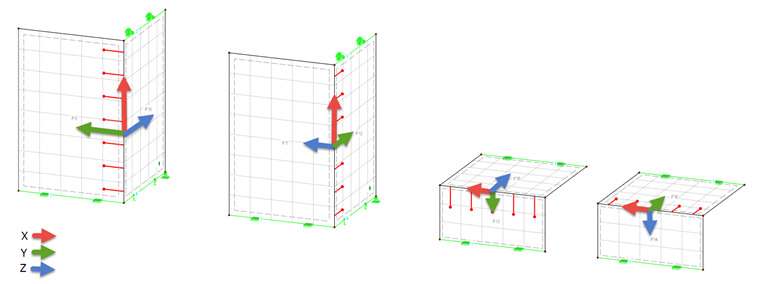

Система координат показана на Рисунке 03.
