Articulação axial/de corte ou mola

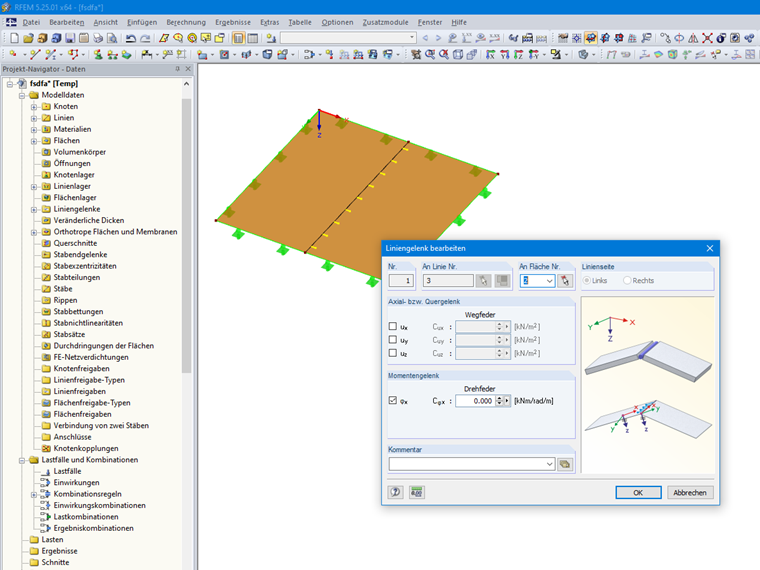

Os graus de liberdade são baseados na seguinte definição do sistema de eixos:
O eixo x aponta na direção da linha; o eixo y é a tangente ao plano da superfície, o eixo z é a normal à superfície.
As caixas de texto e colunas da tabela controlam os graus de liberdade para as forças axiais e de corte. Se uma caixa de seleção estiver selecionada, significa que o deslocamento nesta direção é possível e, portanto, a força não é transferida. É também possível introduzir a constante de uma mola de translação.
Momento da articulação ou mola
Os graus de liberdade para os momentos referem-se ao sistema de eixos local da articulação (o eixo x na direção da linha, o eixo y como a tangente e o eixo z como a normal ao plano da superfície). Uma marca de seleção indica que a rotação está livre e a força interna não é transferida. Também é possível introduzir a constante de uma mola de rotação.
As caixas de texto e colunas da tabela controlam os graus de liberdade para as forças axiais e de corte. Se uma caixa de seleção estiver selecionada, significa que o deslocamento nesta direção é possível e, portanto, a força não é transferida. É também possível introduzir a constante de uma mola de translação.
Momento da articulação ou mola
Os graus de liberdade para os momentos referem-se ao sistema de eixos local da articulação (o eixo x na direção da linha, o eixo y como a tangente e o eixo z como a normal ao plano da superfície). Uma marca de seleção indica que a rotação está livre e a força interna não é transferida. Também é possível introduzir a constante de uma mola de rotação.
Avaliação dos resultados da libertação

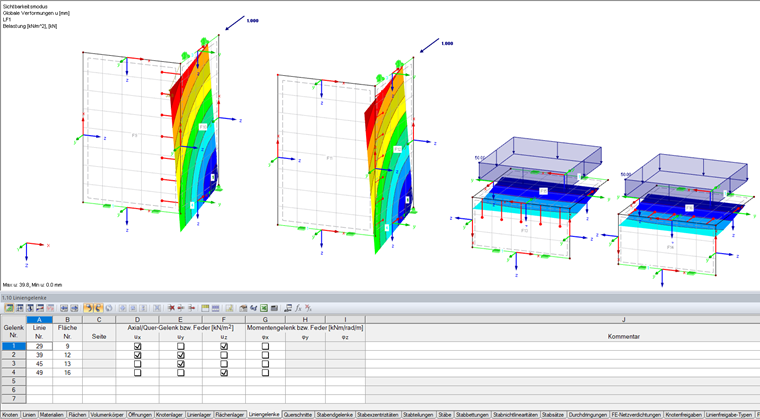

Os resultados das articulações de linha também se referem ao sistema de coordenadas de articulação de linha interna (o eixo x na direção da linha, o eixo y como a tangente e o eixo z como a normal ao plano da superfície).
| DOF | Descrição |
|---|---|
| n | Fluxo de corte ao longo da linha |
| vz | Força de corte paralela ao eixo da superfície z |
| eqy | Força de corte tangencial ao plano da superfície |
O sistema de coordenadas é apresentado na Figura 03.
