Question

Selon quel système de coordonnées les articulations linéiques sont-elles alignées et évaluées ?


Réponse:
Articulation normale/de cisaillement ou ressort
Les degrés de liberté sont basés sur la définition de système d'axe suivante :
L'axe x pointe en direction de la ligne; l'axe y est la tangente au plan de la surface, l'axe z est la normale à la surface.
Avec les zones de texte et les colonnes de tableau, vous pouvez gérer les degrés de liberté pour les efforts normaux et tranchants. Si la case est cochée, la déviation dans la direction pertinente est possible, ainsi l'effort ne sera pas transféré. Vous pouvez aussi insérer la constante d'un ressort en translation.

Libération ou ressort de moment
Les degrés de liberté des moments se réfèrent au système d'axes local de l'articulation (l'axe x dans la direction de la ligne, l'axe y comme tangente et l'axe z comme normale au plan de surface). La coche signifie que la rotation est libre et l'effort interne n'est pas transféré. Vous pouvez aussi insérer la constante d'un ressort de rotation.

Évaluation des résultats de la libération
Les résultats des articulations linéiques se réfèrent également au système de coordonnées interne des articulations linéiques (l'axe x dans la direction de la ligne, l'axe y comme tangente et l'axe z comme normale au plan de surface).

degrés de libertéDescription
nFlux de cisaillement le long de la ligne
vzEffort tranchant parallèle à l'axe surfacique z
v ...yEffort tranchant tangent au plan de surface

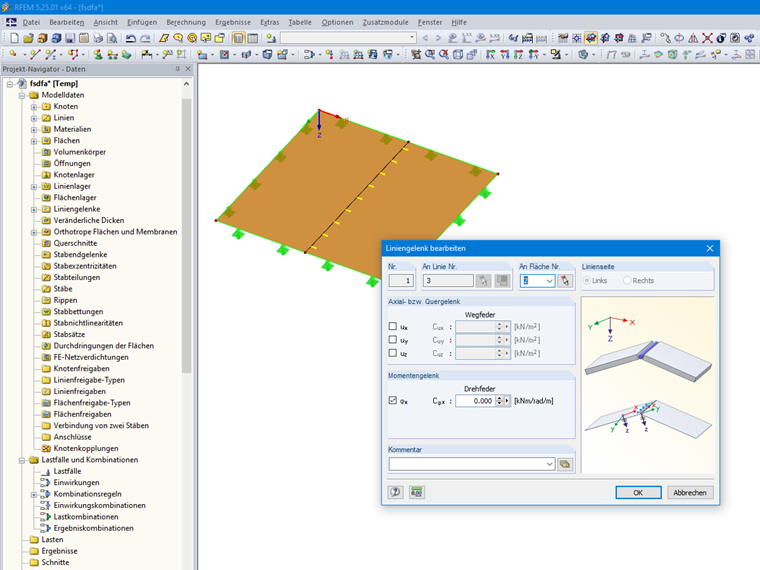

Le système de coordonnées est affiché sur la Figure 03.
