Odpowiedź:
Zwolnienie osiowe/poprzeczne lub stała sprężystości
Stopnie swobody odnoszą się do układu osi zdefiniowanego w następujący sposób:
oś x jest zorientowana w kierunku linii, oś y stanowi styczną do płaszczyzny powierzchni, a oś z – normalną do powierzchni.

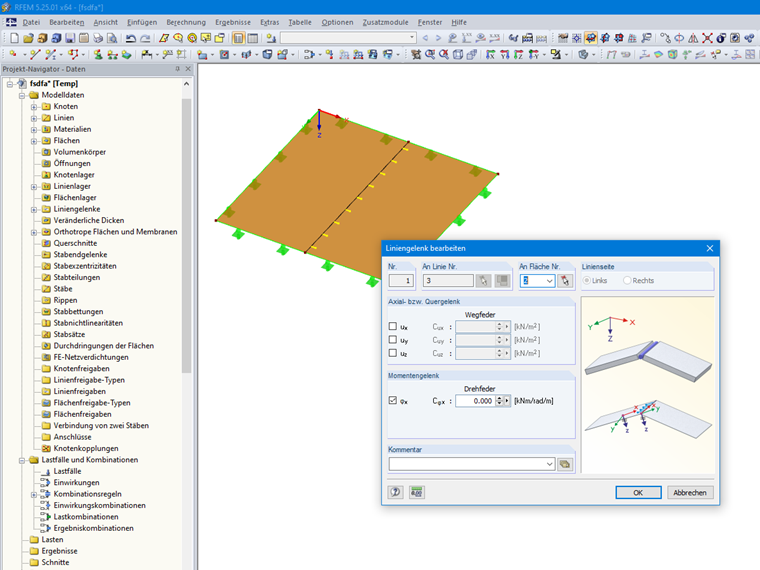

Te pola wprowadzania w oknie dialogowym oraz kolumny w tabeli służą do definiowania stopni swobody dla sił osiowych i poprzecznych. Jeżeli pole wyboru jest zaznaczone, przesuw w danym kierunku jest możliwy, a siła nie będzie przenoszona. Można wprowadzić także współczynnik sprężystości przy przesuwie.
Zwolnienie momentowe lub stała sprężystości
Stopnie swobody momentów odnoszą się do lokalnego układu współrzędnych przegubu (oś x w kierunku linii, oś y jako styczna, a oś z jako normalna do płaszczyzny powierzchni). Zaznaczenie pola wyboru oznacza, że obrót jest możliwy, a siła wewnętrzna nie będzie przenoszona. Można wprowadzić także współczynnik sprężystości obrotowej.
Te pola wprowadzania w oknie dialogowym oraz kolumny w tabeli służą do definiowania stopni swobody dla sił osiowych i poprzecznych. Jeżeli pole wyboru jest zaznaczone, przesuw w danym kierunku jest możliwy, a siła nie będzie przenoszona. Można wprowadzić także współczynnik sprężystości przy przesuwie.
Zwolnienie momentowe lub stała sprężystości
Stopnie swobody momentów odnoszą się do lokalnego układu współrzędnych przegubu (oś x w kierunku linii, oś y jako styczna, a oś z jako normalna do płaszczyzny powierzchni). Zaznaczenie pola wyboru oznacza, że obrót jest możliwy, a siła wewnętrzna nie będzie przenoszona. Można wprowadzić także współczynnik sprężystości obrotowej.
Ocena wyników uwalniania
Wyniki przegubów liniowych również odnoszą się do wewnętrznego układu współrzędnych przegubowych (oś x w kierunku linii, oś y jako styczna, a oś z jako normalna do płaszczyzny powierzchni).
| DOF | Opis |
|---|---|
| n | Przepływ ścinania wzdłuż linii |
| vz | Siła tnąca równoległa do osi z powierzchni |
| eqvy | Siła tnąca styczna do płaszczyzny powierzchni |

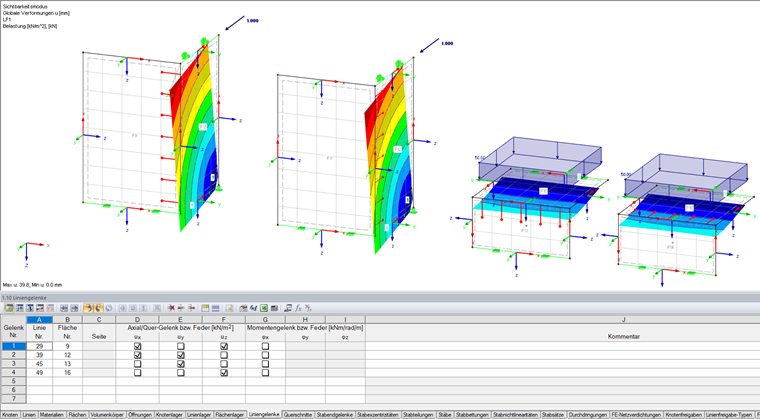

Układ współrzędnych pokazano na rysunku 03.
