Antwort:

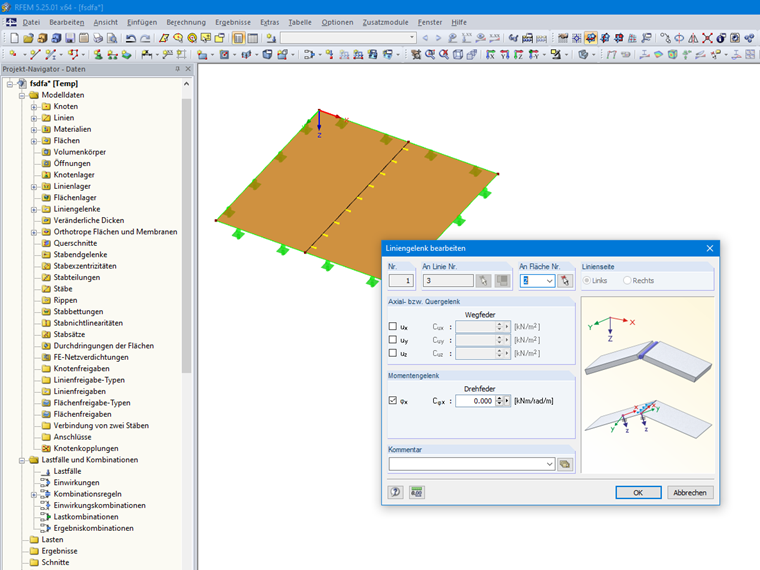

Axial-/Quergelenk bzw. Feder
Die Freiheitsgrade basieren auf folgender Achsendefinition:
Die Achse x zeigt in Richtung der Linie; die Achse y stellt die Tangente zur Flächenebene dar, die Achse z die Normale zur Fläche.
Diese Eingabefelder bzw. Spalten steuern die Freiheitsgrade für Normal- und Querkräfte. Ist ein Kontrollfeld angehakt, so bedeutet dies, dass die Verschiebung in diese Richtung möglich ist und somit die Kraft nicht übertragen wird. Es kann auch die Konstante einer Wegfeder eingegeben werden.
Momentengelenk bzw. Feder
Die Freiheitsgrade der Momente sind auf das lokale Gelenk-Koordinatensystem bezogen (Achse x in Richtung der Linie, Achse y als Tangente und Achse z als Normale zur Flächenebene). Ein Häkchen bedeutet, dass die Verdrehung frei ist und die Schnittgröße nicht übertragen wird. Es kann auch die Konstante einer Drehfeder eingegeben werden.
Diese Eingabefelder bzw. Spalten steuern die Freiheitsgrade für Normal- und Querkräfte. Ist ein Kontrollfeld angehakt, so bedeutet dies, dass die Verschiebung in diese Richtung möglich ist und somit die Kraft nicht übertragen wird. Es kann auch die Konstante einer Wegfeder eingegeben werden.
Momentengelenk bzw. Feder
Die Freiheitsgrade der Momente sind auf das lokale Gelenk-Koordinatensystem bezogen (Achse x in Richtung der Linie, Achse y als Tangente und Achse z als Normale zur Flächenebene). Ein Häkchen bedeutet, dass die Verdrehung frei ist und die Schnittgröße nicht übertragen wird. Es kann auch die Konstante einer Drehfeder eingegeben werden.
Auswertung der Freigabe Ergebnisse
Die Ergebnisse der Liniengelenke beziehen sich ebenfalls auf das interne Liniengelenkkoordinatensystem (Achse x in Richtung der Linie, Achse y als Tangente und Achse z als Normale zur Flächenebene).
| DOF | Beschreibung |
|---|---|
| n | Schubfluss entlang der Linie |
| vz | Querkraft parallel zur Flächenachse z |
| vy | Querkraft tangential zur Flächenebene |

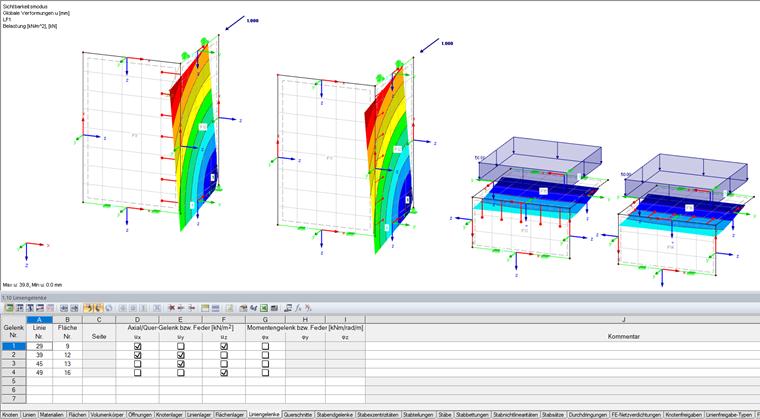

Das Koordinatensystem ist im Bild 03 dargestellt.
