Risposta:
Cerniera assiale/di taglio o molla

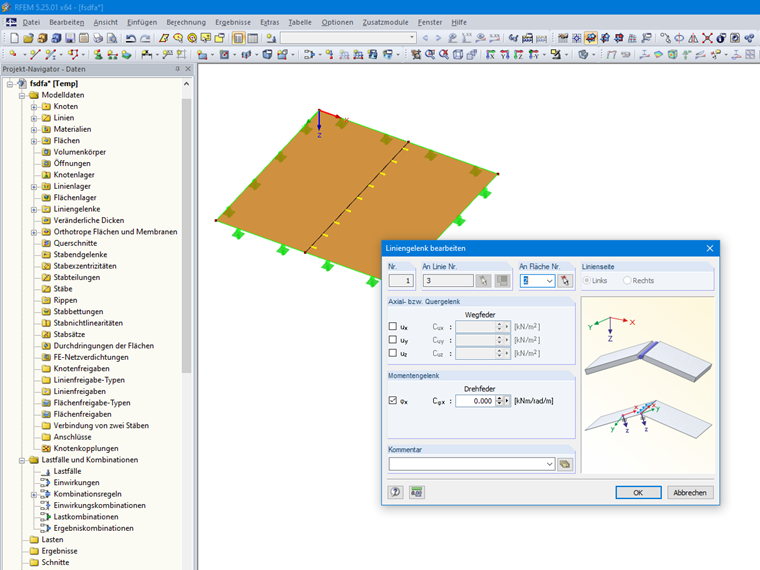

I gradi di libertà si basano sulla seguente definizione del sistema di assi:
L'asse x punta nella direzione della linea; l'asse y è la tangente al piano della superficie, l'asse z è la normale alla superficie.
Le caselle di testo e le colonne della tabella controllano i gradi di libertà per le forze assiali e di taglio. Se si seleziona una casella di controllo, significa che lo spostamento in questa direzione è possibile e quindi la forza non viene trasferita. È anche possibile inserire la costante di una molla traslazionale.
Rilascio del momento o molla
I gradi di libertà per i momenti si riferiscono al sistema di assi locale della cerniera (l'asse x in direzione della linea, l'asse y come tangente e l'asse z come normale al piano della superficie). Un segno di spunta indica che la rotazione è libera e la forza interna non viene trasferita. È anche possibile inserire la costante di una molla rotazionale.
Le caselle di testo e le colonne della tabella controllano i gradi di libertà per le forze assiali e di taglio. Se si seleziona una casella di controllo, significa che lo spostamento in questa direzione è possibile e quindi la forza non viene trasferita. È anche possibile inserire la costante di una molla traslazionale.
Rilascio del momento o molla
I gradi di libertà per i momenti si riferiscono al sistema di assi locale della cerniera (l'asse x in direzione della linea, l'asse y come tangente e l'asse z come normale al piano della superficie). Un segno di spunta indica che la rotazione è libera e la forza interna non viene trasferita. È anche possibile inserire la costante di una molla rotazionale.
Valutazione dei risultati del rilascio
I risultati dei vincoli interni delle linee si riferiscono anche al sistema di coordinate dei vincoli interni delle linee (l'asse x nella direzione della linea, l'asse y come tangente e l'asse z come normale al piano della superficie).
| DOF | Descrizione |
|---|---|
| n | Flusso di taglio lungo la linea |
| vz | Forza di taglio parallela all'asse della superficie z |
| eqvy | Forza di taglio tangenziale al piano della superficie |

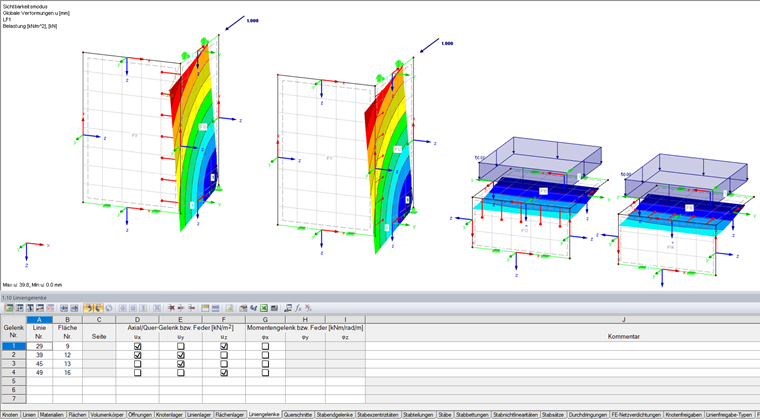

Il sistema di coordinate è mostrato nell'immagine 03.
