Pregunta

¿Según qué sistema de coordenadas se alinean y evalúan las articulaciones de línea?


Respuesta:
Articulación axial/cortante o muelle

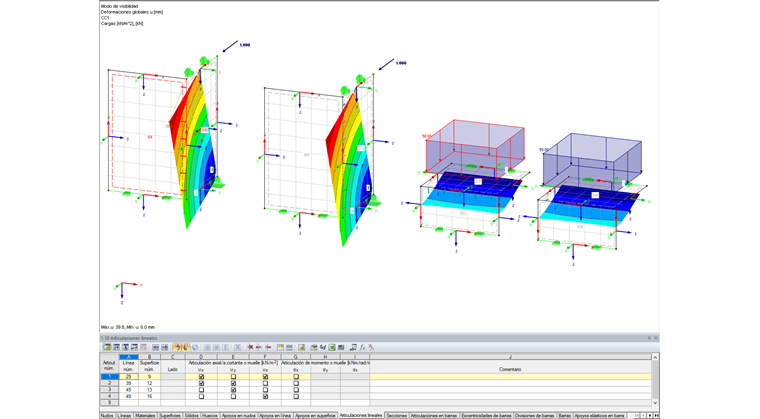

Los grados de libertad se basan en la siguiente definición del sistema de ejes:
El eje x apunta en la dirección de la línea; el eje y es la tangente al plano de la superficie, el eje z es la normal a la superficie.
Los cuadros de texto y columnas de la tabla controlan los grados de libertad para esfuerzos axiles y a cortante. Si se selecciona una casilla de verificación, significa que el desplazamiento en esta dirección es posible y, por lo tanto, no se transfiere el esfuerzo. También es posible introducir la constante de un muelle a traslación.

Articulación de momento o muelle
Los grados de libertad para los momentos se refieren al sistema de ejes local de la articulación (el eje x en la dirección de la línea, el eje y como la tangente y el eje z como la normal al plano de la superficie). La selección de la casilla de verificación indica que el giro es libre y que no se transfieren los esfuerzos internos. También es posible introducir la constante de un muelle a torsión.

Evaluación de los resultados de la liberación
Los resultados de las articulaciones lineales también se refieren al sistema de coordenadas de la articulación lineal interna (el eje x en la dirección de la línea, el eje y como la tangente y el eje z como la normal al plano de la superficie).

DOFDescripción
nFlujo de cortante a lo largo de la línea
vzEsfuerzo cortante paralelo al eje z de la superficie
vyEsfuerzo cortante tangencial al plano de la superficie

El sistema de coordenadas se muestra en la Imagen 03.
