Odpověď:
Posuvný/příčný kloub resp. pružina
Stupně volnosti vycházejí z následujícího zadání osového systému:
Osa x ukazuje ve směru linie; osa y představuje tečnu k rovině plochy, osa z normálu k ploše.

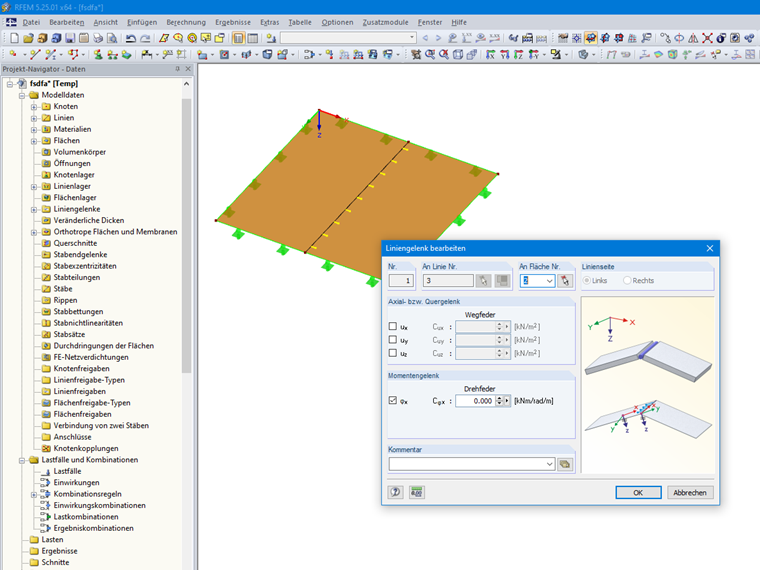

V těchto vstupních polích v dialogu, popř. ve sloupcích v tabulce se definují jednotlivé stupně volnosti pro normálové a posouvající síly. Zaškrtnutí kontrolního políčka znamená, že posun v daném směru bude možný, a síla se tak nebude přenášet. Lze tu také zadat hodnotu konstanty tuhosti pro pružné spolupůsobení v příslušném směru.
Momentový kloub resp. pružina
Stupně volnosti momentů se vztahují k lokálnímu souřadnému systému spoje (osa x ve směru linie, osa y jako tečna a osa z kolmo na rovinu plochy). Zaškrtnutí kontrolního políčka znamená, že pootočení je možné a příslušná vnitřní síla se nebude přenášet. Zadat lze také hodnotu konstanty ohybové tuhosti.
V těchto vstupních polích v dialogu, popř. ve sloupcích v tabulce se definují jednotlivé stupně volnosti pro normálové a posouvající síly. Zaškrtnutí kontrolního políčka znamená, že posun v daném směru bude možný, a síla se tak nebude přenášet. Lze tu také zadat hodnotu konstanty tuhosti pro pružné spolupůsobení v příslušném směru.
Momentový kloub resp. pružina
Stupně volnosti momentů se vztahují k lokálnímu souřadnému systému spoje (osa x ve směru linie, osa y jako tečna a osa z kolmo na rovinu plochy). Zaškrtnutí kontrolního políčka znamená, že pootočení je možné a příslušná vnitřní síla se nebude přenášet. Zadat lze také hodnotu konstanty ohybové tuhosti.
Vyhodnocení výsledků uvolnění
Výsledky liniových kloubů se vztahují také k vnitřnímu souřadnému systému liniových kloubů (osa x ve směru linie, osa y jako tečna a osa z jako normála k rovině plochy).
| Stupeň volnosti | Popis |
|---|---|
| n | Smykový tok podél linie |
| vz | Posouvající síla rovnoběžná s osou z plochy |
| vy | Posouvající síla tangenciální k rovině plochy |
Souřadný systém je znázorněn na Obrázku 03.
