Ответ:

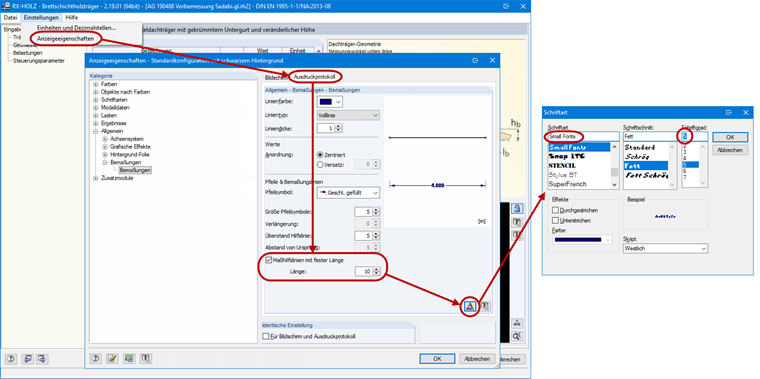

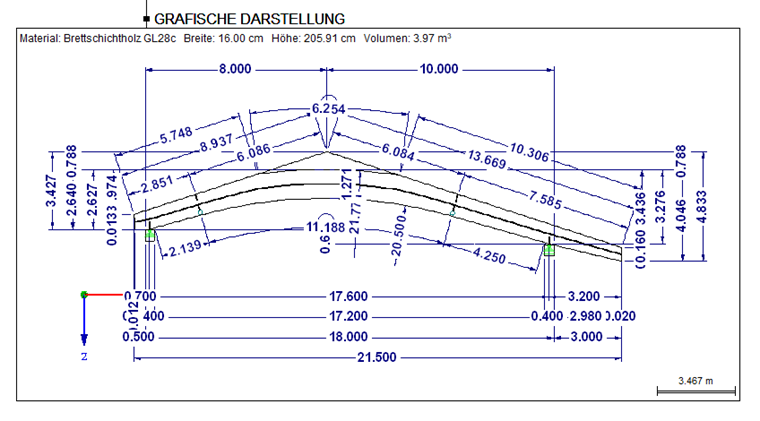

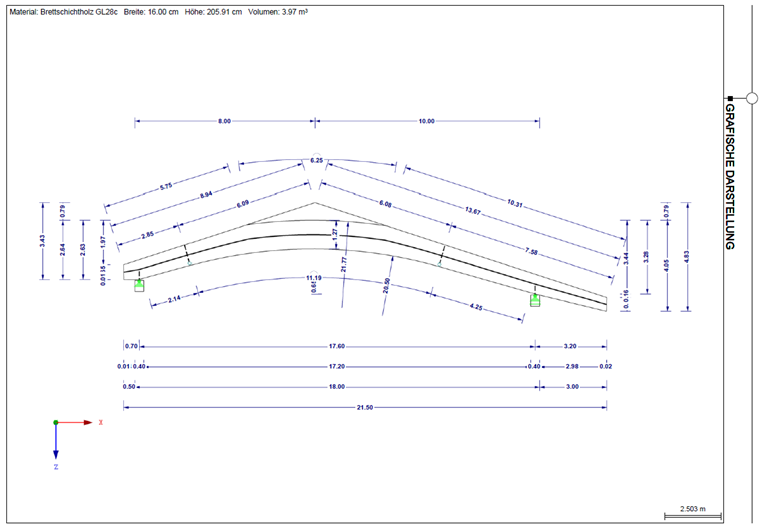

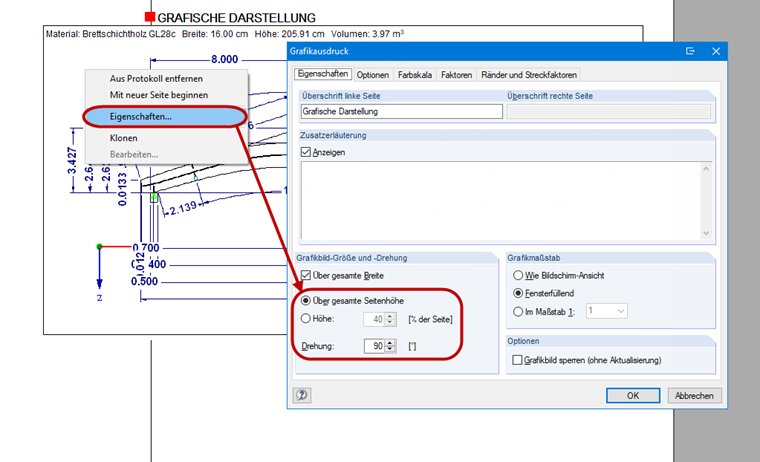

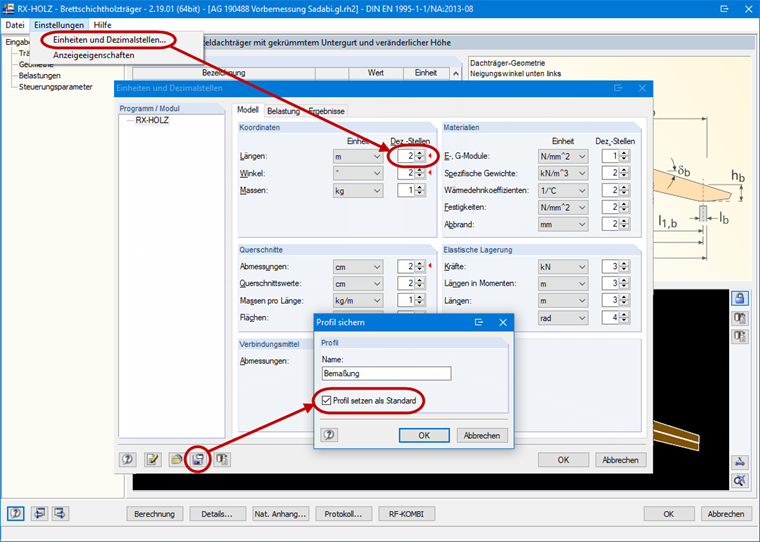

По умолчанию изображение занимает в протоколе результатов только 40% высоты страницы. В некоторых случаях может быть полезно отобразить графику по всей высоте страницы и повернуть графику на 90 ° (см. Рисунок 02). Обычно для экономии места достаточно отобразить размеры с двумя десятичными знаками. Эту настройку можно задать в меню «Единицы и десятичные разряды» (см. Рисунок 03). Наконец, можно уменьшить выносные линии и размер шрифта (см. Рисунок 04). Кегля шрифта 5 должно хватить для распечатки формата А4. Чтобы выбрать такой маленький размер шрифта, вам следует использовать шрифт «Small Fonts». Результат показан на Рисунке 05.
