Respuesta:

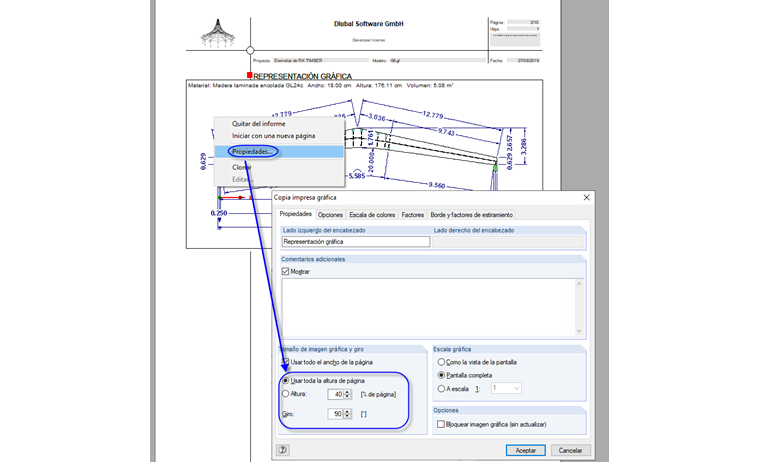

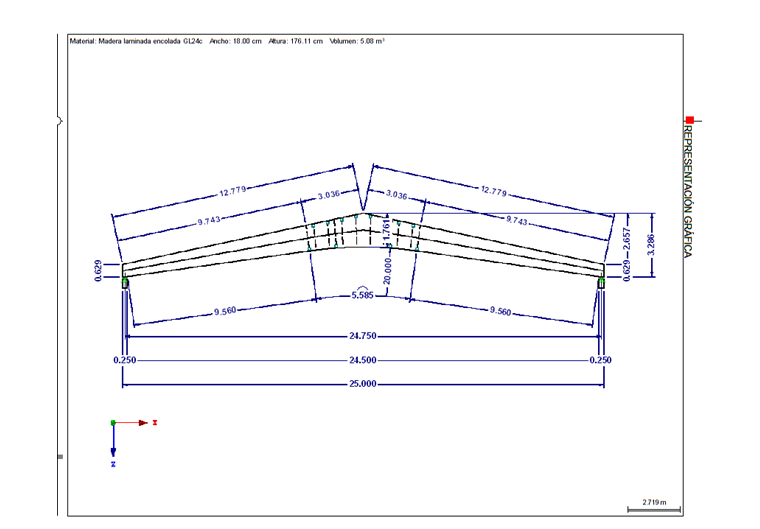

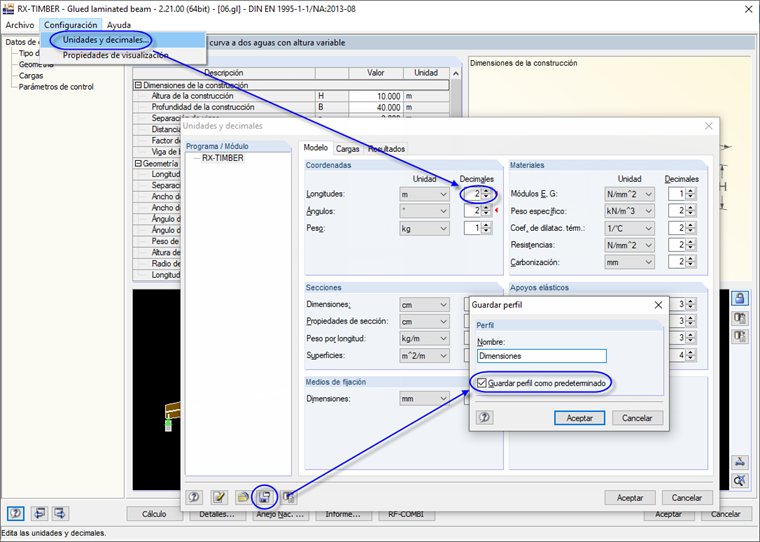

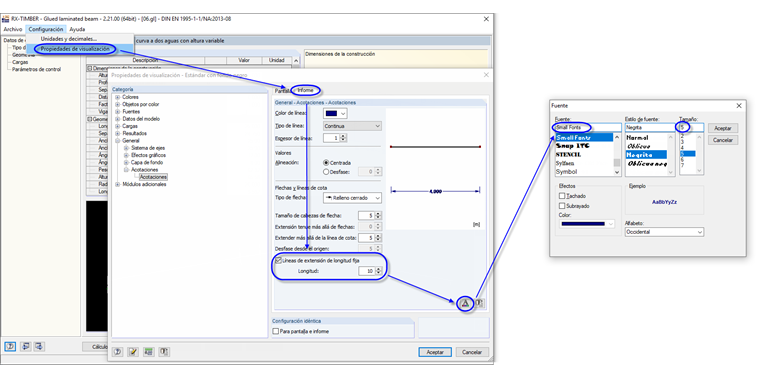

De forma predeterminada, un gráfico sólo ocupa el 40% de la altura de la página en el informe. En algunos casos, puede ser útil mostrar la impresión del gráfico en toda la altura de la página y girar el gráfico 90 ° (ver figura 02). Por lo general, debería ser suficiente mostrar las dimensiones con dos decimales para ahorrar espacio. Esta configuración se puede definir en el menú "Unidades y decimales" (ver figura 03). Finalmente, puede reducir las líneas de extensión y el tamaño de la fuente (ver figura 04). El tamaño de fuente 5 debería ser suficiente para una impresión A4. Para seleccionar un tamaño de fuente tan pequeño, debe usar la fuente "Fuentes pequeñas". El resultado se muestra en la Imagen 05.
Pregunta

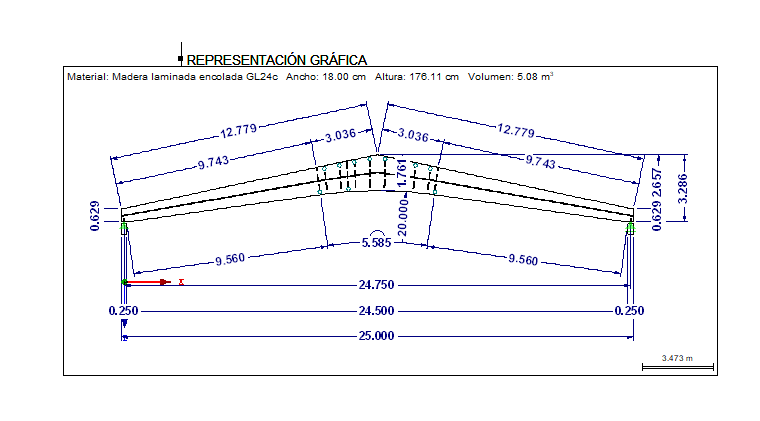

El dimensionamiento en la visualización gráfica en el informe de impresión de RX-TIMBER es muy confuso, dependiendo de la estructura. ¿Es posible optimizarlo?
