Domanda

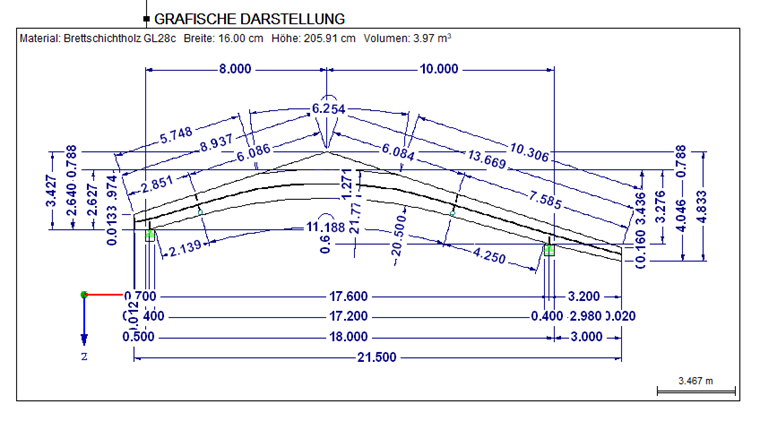

Il dimensionamento nella visualizzazione grafica nella relazione di calcolo di RX‑TIMBER è molto confuso, a seconda di una struttura. È possibile ottimizzarlo?


Risposta:

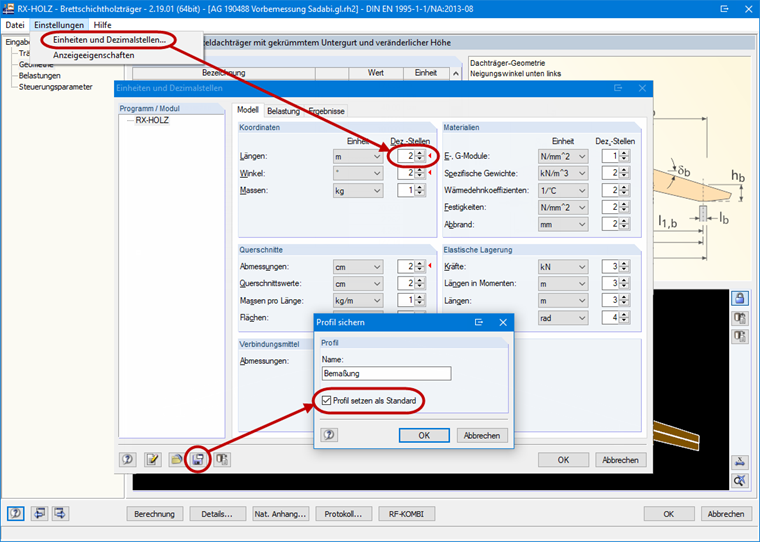

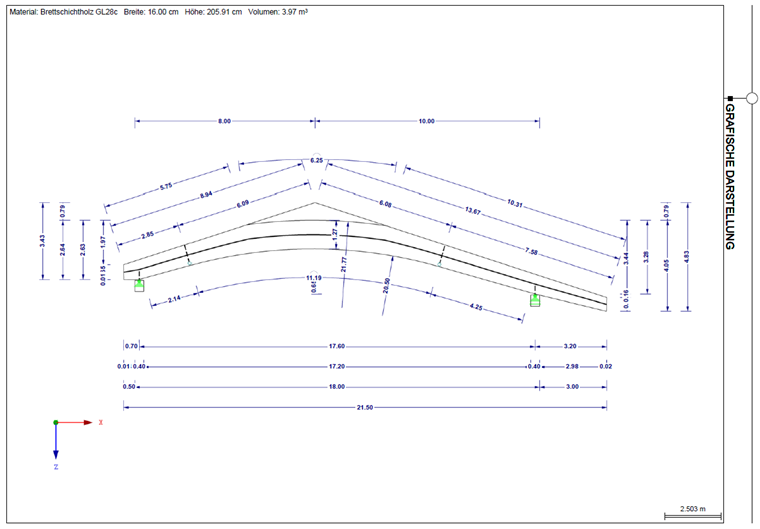

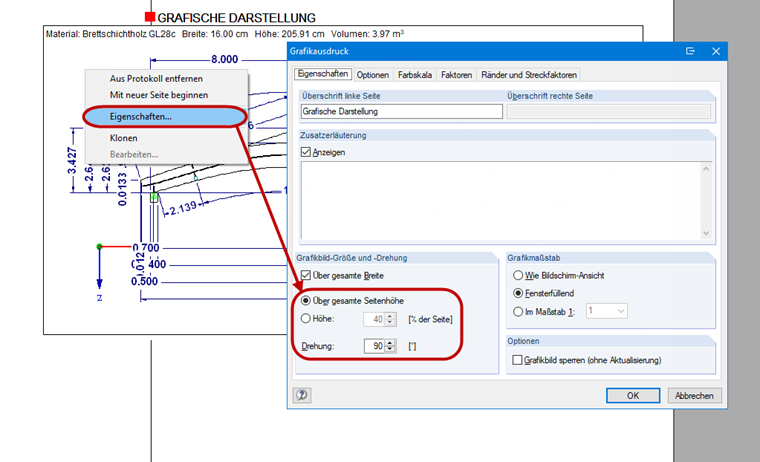

Per impostazione predefinita, un grafico occupa solo il 40% dell'altezza della pagina nella relazione di calcolo. In alcuni casi può essere utile visualizzare il grafico per tutta l'altezza della pagina e ruotare il grafico di 90° (vedi Figura 02). Di solito, dovrebbe essere sufficiente visualizzare le dimensioni con due cifre decimali per risparmiare spazio. Questa impostazione può essere definita nel menu "Unità e cifre decimali" (vedi Figura 03). Infine, è possibile ridurre le linee di estensione e la dimensione del carattere (vedere l'immagine 04). La dimensione del carattere di 5 dovrebbe essere sufficiente per una stampa A4. Per selezionare una dimensione del carattere così piccola, è necessario utilizzare il carattere "Caratteri piccoli". Il risultato è mostrato nell'immagine 05.
