问题

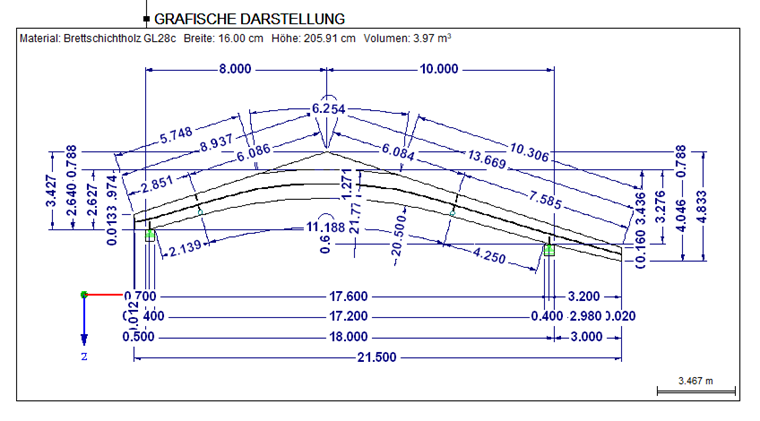

在 RX‑TIMBER 打印报告中的图形显示中的尺寸标注非常混乱,具体取决于结构。 是否可以优化?
回复:

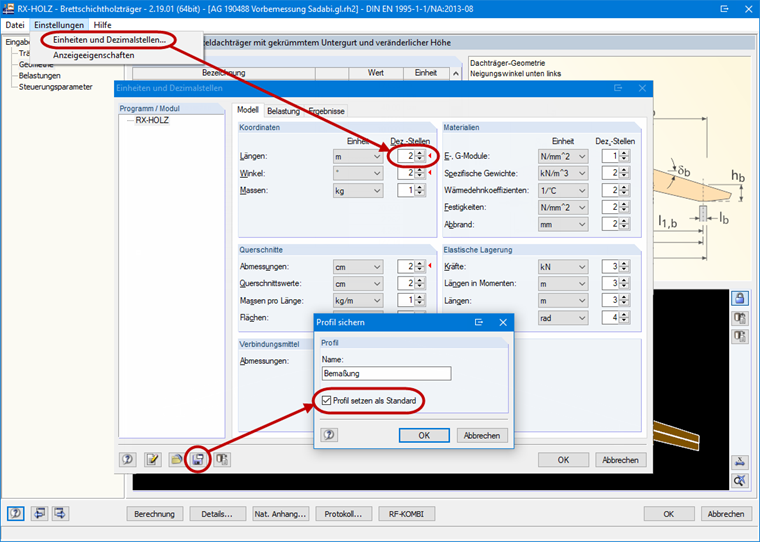

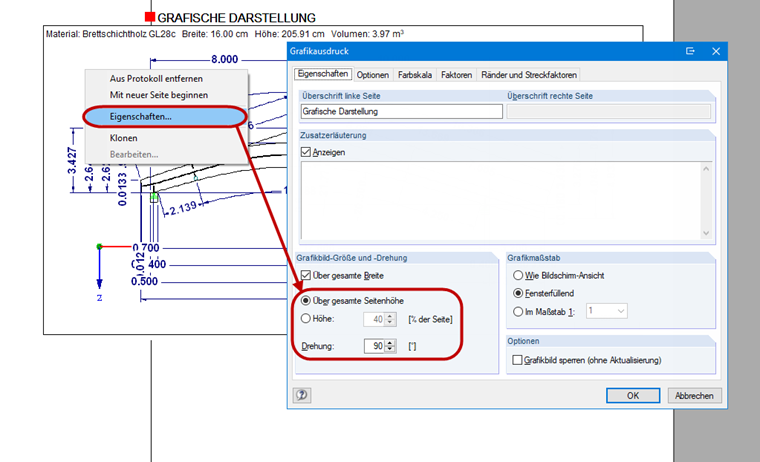

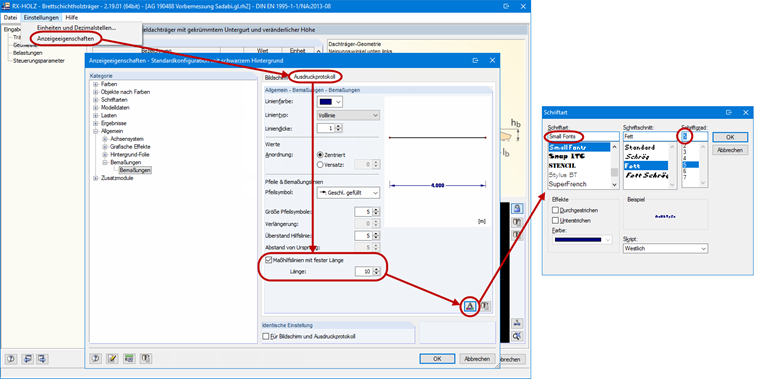

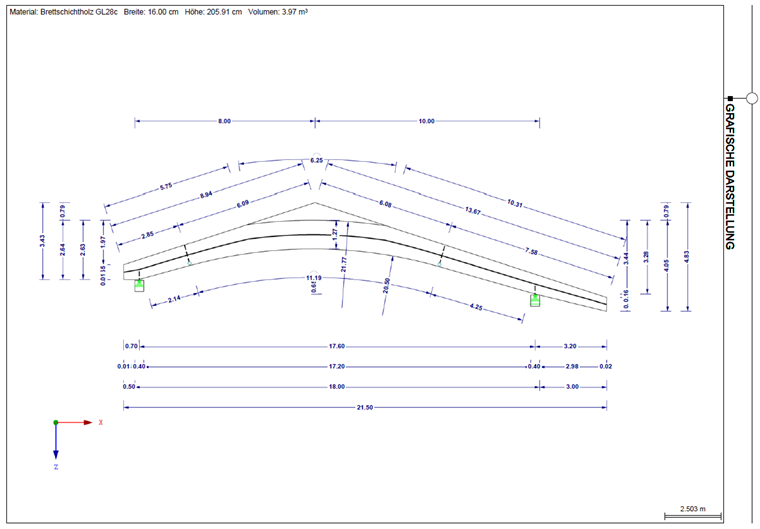

默认情况下,图形仅占打印报告中页面高度的 40%。 在某些情况下,可能需要在整个页面高度上显示打印输出的图形并将图形旋转 90°(见图 02)。 通常,为了节省空间,尺寸显示两位小数就足够了。 在菜单“单位和小数位数”中可以定义该设置(见图 03)。 最后,您可以减小尺寸界线和字体大小(见图 04)。 5 号的字号对于一张 A4 纸的打印报告来说已经足够了。 要选择这么小的字体,您应该使用“小字体”字体。 结果如图 05 所示。
您有什么问题想问的吗?
