Odpowiedź:

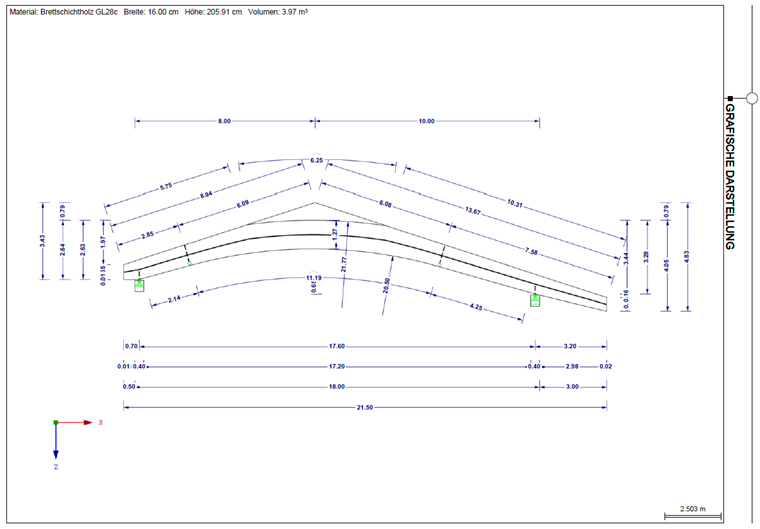

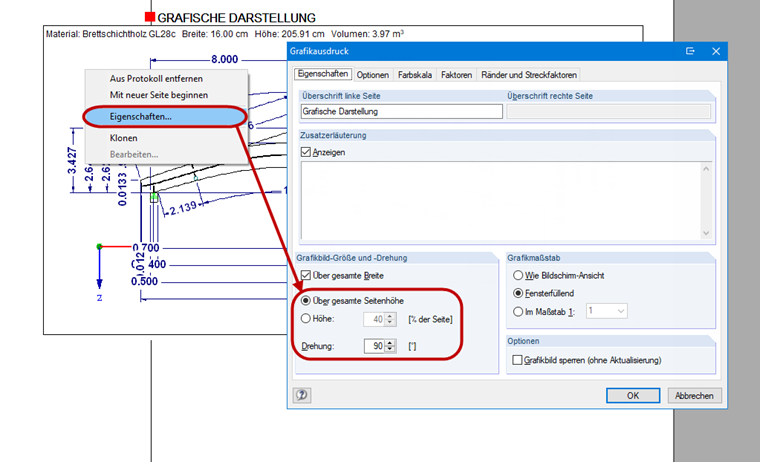

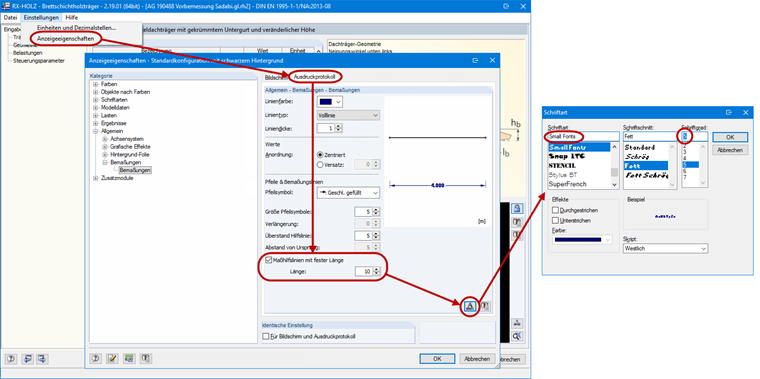

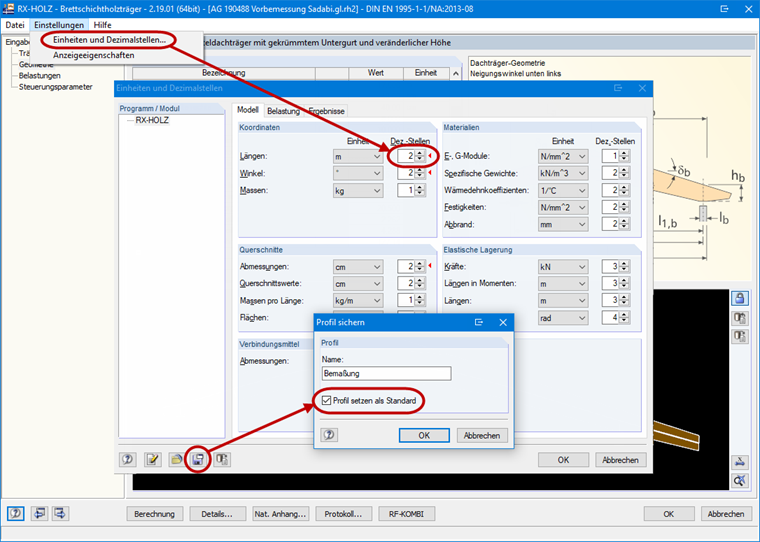

Domyślnie grafika w protokole wydruku zajmuje tylko 40% wysokości strony. W niektórych przypadkach może okazać się korzystne rozmieszczenie grafiki na wydruku na całej wysokości strony i obrócenie grafiki o 90° (patrz Rysunek 02). Zazwyczaj aby zaoszczędzić miejsce, wystarczy wyświetlić wymiary z dokładnością do dwóch miejsc po przecinku. To ustawienie można zdefiniować w menu "Jednostki i miejsca dziesiętne" (patrz rysunek 03). Na koniec można zredukować linie pomocnicze i rozmiar czcionki (patrz Rysunek 04). Czcionka o wielkości 5 powinna wystarczyć do wydruku formatu A4. Aby wybrać tak mały rozmiar czcionki, należy użyć czcionki "Małe czcionki". Wynik pokazano na rysunku 05.
Pytanie

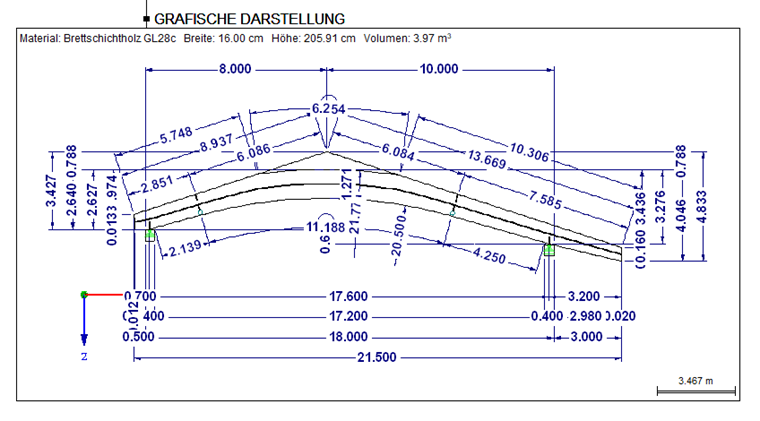

W zależności od konstrukcji, sposób wymiarowania na ekranie graficznym w protokole wydruku RX‑TIMBER jest bardzo skomplikowany. Czy można go zoptymalizować?
