Odpověď:

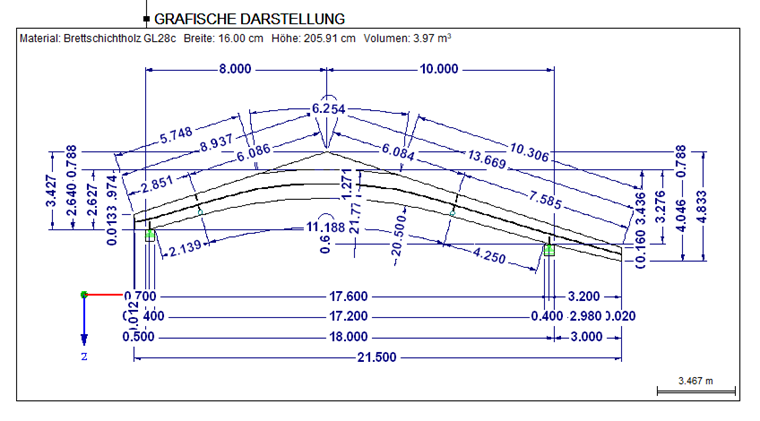

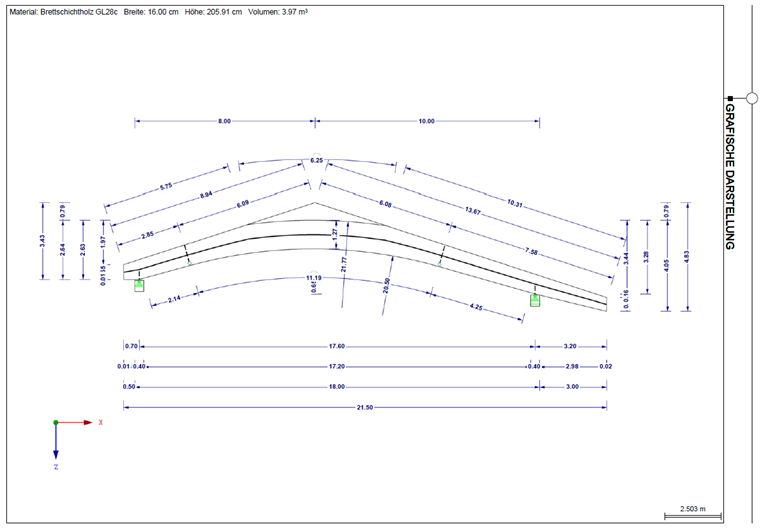

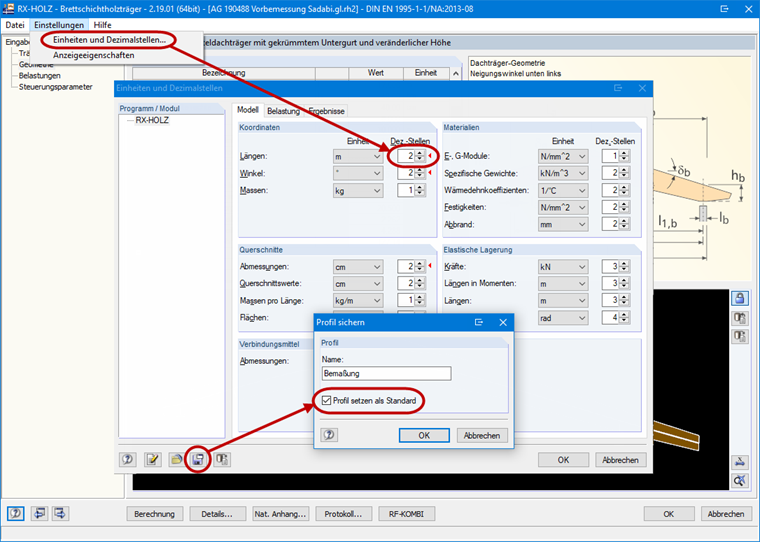

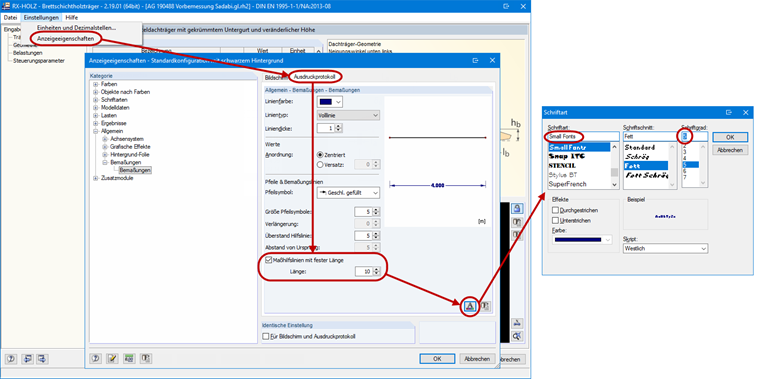

Ve výchozím nastavení zabírá obrázek v tiskovém protokolu pouze 40% výšky stránky. V některých případech může být užitečné zobrazit tisk grafiky po celé výšce stránky a pootočit obrázek o 90 ° (viz Obrázek 02). Obvykle by pro úsporu místa mělo stačit zobrazení rozměrů se dvěma desetinnými místy. Toto nastavení je možné definovat v nabídce "Jednotky a desetinná místa" (viz Obrázek 03). Nakonec je možné zmenšit vynášecí čáry a velikost písma (viz Obrázek 04). Pro tisk formátu A4 by měla být dostatečná velikost písma 5. Chcete -li vybrat tak malou velikost písma, měli byste použít písmo "Malá písma". Výsledek je znázorněn na Obrázku 05.
Dotaz
Dimenzování v grafickém zobrazení v tiskovém protokolu RX -TIMBER je v závislosti na konstrukci velmi nepřehledné. Je možné toto optimalizovat?
