Resposta:

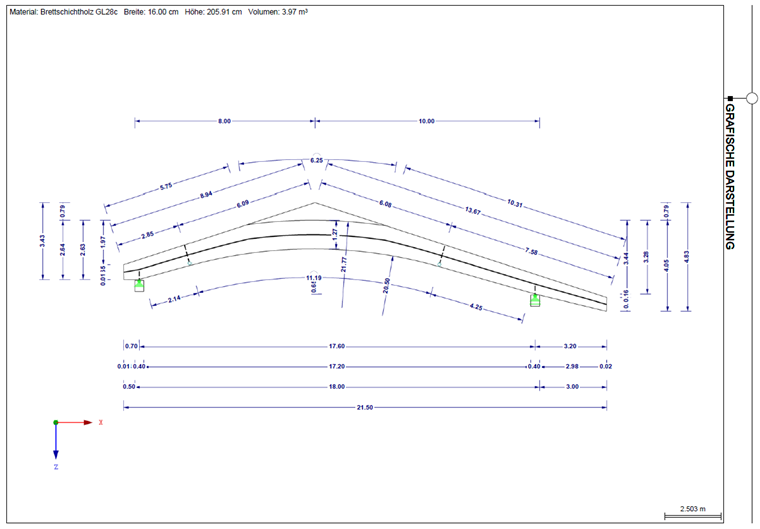

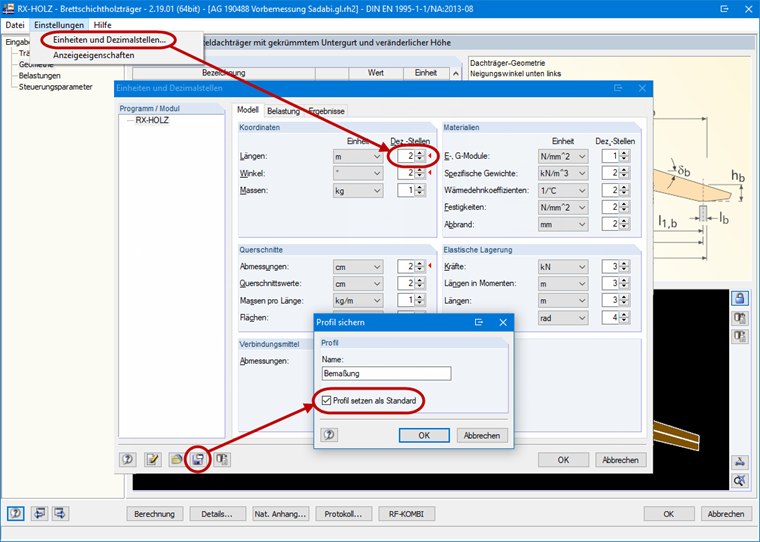

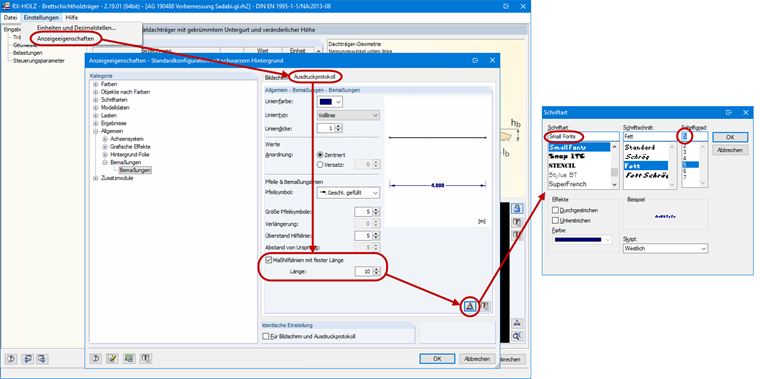

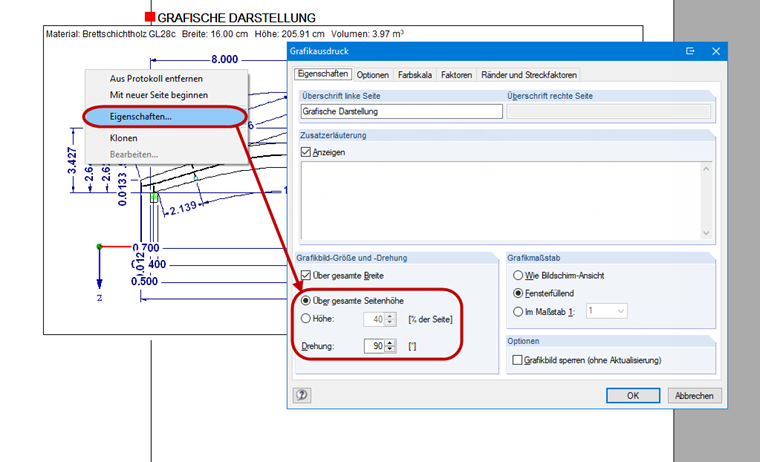

Por defeito, um gráfico ocupa apenas 40% da altura da página no relatório de impressão. Em alguns casos, pode ser útil apresentar a impressão do gráfico sobre toda a altura da página e rodar o gráfico 90 ° (ver Figura 02). Geralmente, deve ser suficiente apresentar as dimensões com duas casas decimais para poupar espaço. Esta configuração pode ser definida no menu "Unidades e casas decimais" (ver Figura 03). Por fim, é possível reduzir as linhas de extensão e o tamanho da fonte (ver Figura 04). O tamanho de letra 5 deve ser suficiente para uma impressão A4. Para selecionar um tamanho de fonte tão pequeno, deve utilizar o tipo de letra "Tipos de letra pequenos". O resultado é apresentado na Figura 05.
Pergunta

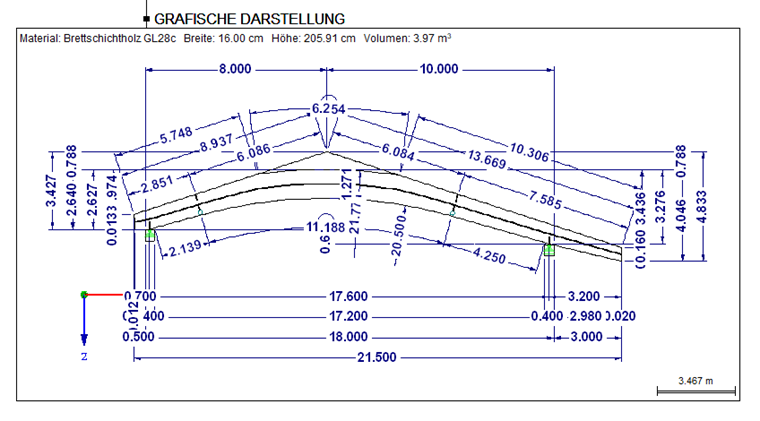

O dimensionamento na representação gráfica no relatório de impressão do RX-TIMBER é muito confuso, dependendo da estrutura. É possível otimizá-lo?
