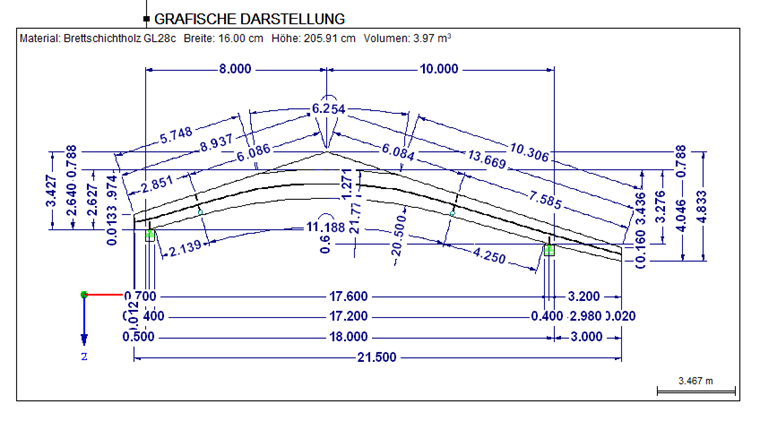

Le dimensionnement dans le graphique est, selon le système, très déroutant dans l'expression de RX-TIMBER. Pouvez-vous optimiser cela?

Réponse

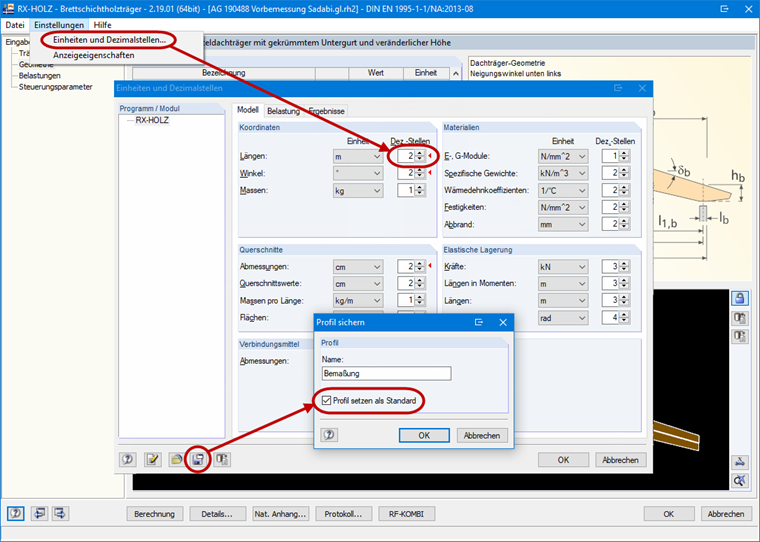

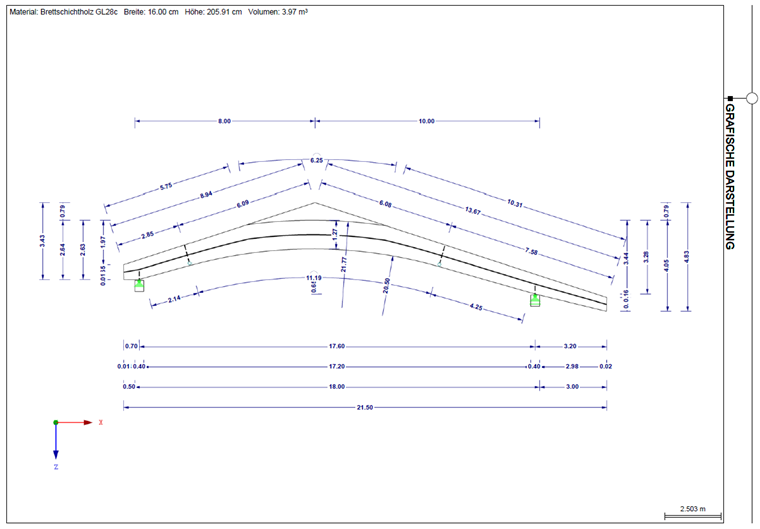

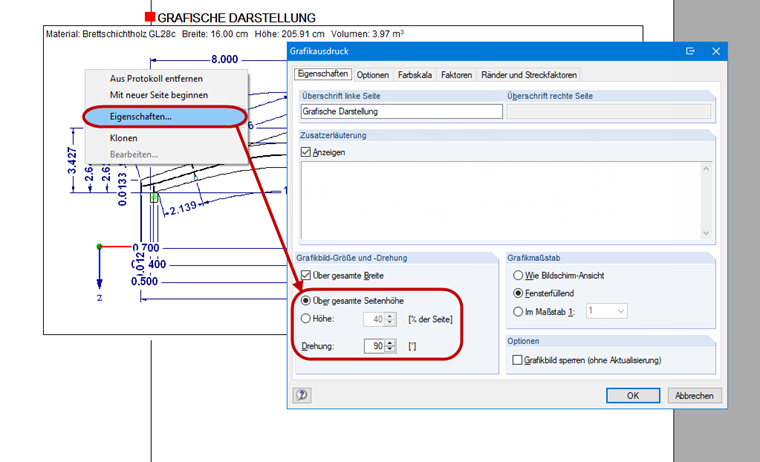

Par défaut, le graphique n'est imprimé qu'à 40% de la hauteur de la page dans le journal. Dans certains cas, il est judicieux d’afficher le graphique sur toute la hauteur de la page et de le faire pivoter de 90 ° (voir la figure 02). Normalement, il devrait suffire d'afficher les dimensions avec deux décimales pour économiser de l'espace. Ce paramètre peut être spécifié dans le menu "Unités et décimales" (voir la figure 03). Enfin, les lignes d’aide peuvent être raccourcies et la taille de la police réduite (voir figure 04). Une taille de police de 5 devrait être suffisante pour une impression au format A4. Pour choisir une taille de police aussi petite, il convient d'utiliser la police "Petites polices". Le résultat final est montré dans l'image 05.

Mots-clés

Dimensions Rapport d'impression Représentation graphique
