Ответ:

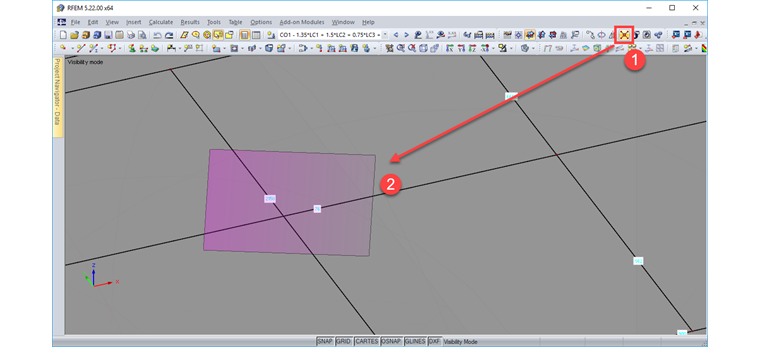

Пересечение линий, указанных в предупреждении, должно быть создано с помощью функции «Соединить линии/стержни». Для этого выберите функцию «Соединить линии/стержни» и затем нарисуйте окно через элементы, которые необходимо пересечь (см. Рисунок 03).Во многих случаях связи жесткости моделируются в той же плоскости, что и поверхность, а затем стержни задаются внецентренно. Не забывайте, что линии и, следовательно, стержни автоматически интегрируются в поверхность. Поскольку обычно распорка жесткости должна передавать только осевые силы, рекомендуется удалить ее с поверхностей, чтобы избежать образования связи между поверхностью и стержнем. Для этого удалите соответствующие линии с поверхности во вкладке «Интегрированные» (см. Рисунок 04).
