Resposta:

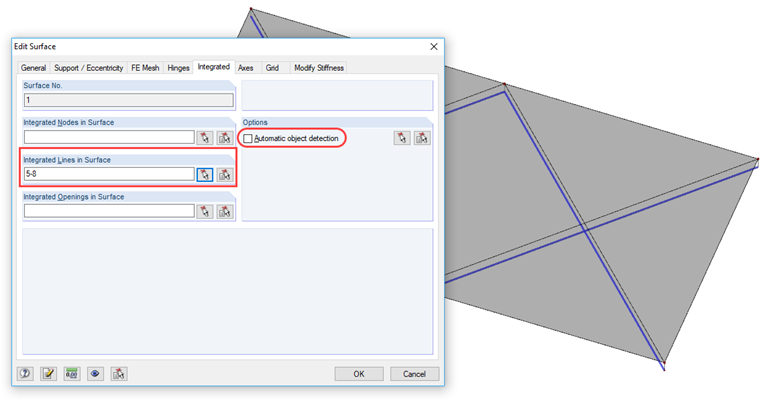

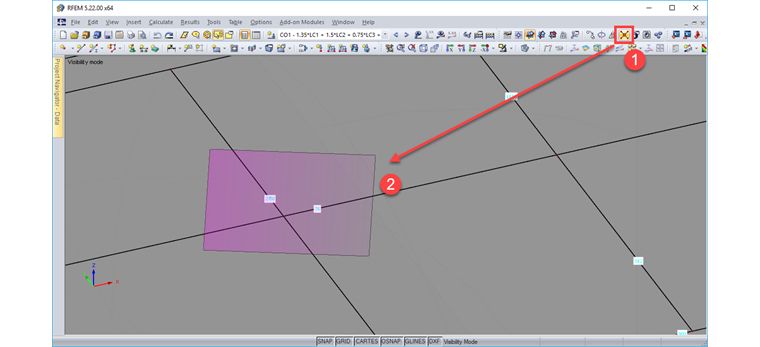

A intersecção das linhas declaradas no aviso deve ser criada com a função "Unir linhas/barras". Para fazer isso, selecione a função "Unir linhas/barras" e, em seguida, desenhe uma janela através dos elementos a serem intersectados (ver Figura 03).Em muitos casos, os contraventamentos de reforço são modelados no mesmo plano da superfície e as barras são posteriormente definidas excentricamente. Tenha em atenção que as linhas e, portanto, as barras são integradas automaticamente na superfície. Uma vez que o contraventamento de reforço deve geralmente transferir apenas forças axiais, é recomendado removê-lo das superfícies para evitar a criação de uma ligação entre a superfície e a barra. Para isso, remova as linhas correspondentes da superfície no separador "Integrado" (ver Figura 04).
