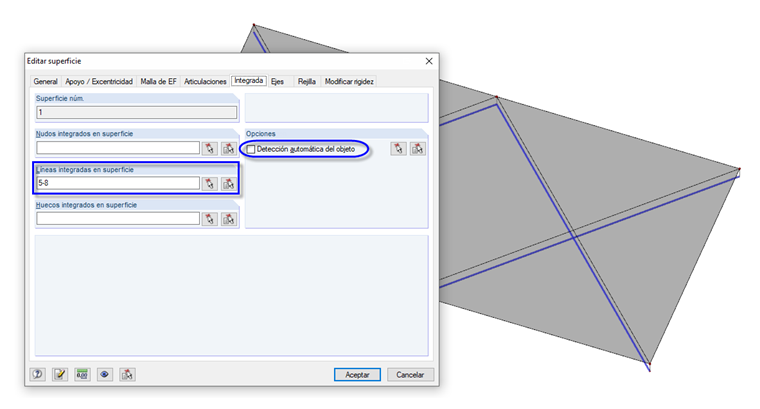

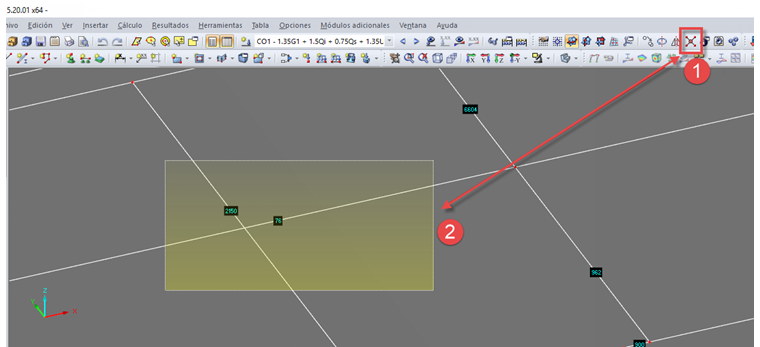

En muchos casos, los arriostramientos de la armadura se modelan en el mismo plano que la superficie, y las barras se establecen excéntricamente después. Tenga en cuenta que las líneas y, por lo tanto, las barras se integran automáticamente en la superficie. Dado que la riostra de rigidización generalmente solo debe transferir fuerzas axiles, se recomienda quitarla de las superficies para evitar crear una unión entre la superficie y la barra. Para hacer esto, elimine las líneas correspondientes de la superficie en la pestaña "Integrado" (ver figura 04).
Pregunta
Recibo la advertencia núm. 469 "Las líneas [números de línea] que se encuentran en la superficie se intersecan y no comparten un nudo común". Si confirmo la advertencia con "No", aparece el error núm. 639: "¡Error núm. 11 al generar la malla de EF!". Si es así, ¿cómo debo continuar?
En muchos casos, los arriostramientos de la armadura se modelan en el mismo plano que la superficie, y las barras se establecen excéntricamente después. Tenga en cuenta que las líneas y, por lo tanto, las barras se integran automáticamente en la superficie. Dado que la riostra de rigidización generalmente solo debe transferir fuerzas axiles, se recomienda quitarla de las superficies para evitar crear una unión entre la superficie y la barra. Para hacer esto, elimine las líneas correspondientes de la superficie en la pestaña "Integrado" (ver figura 04).
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
En el Cálculo de hormigón proporciona una opción para realizar el cálculo sísmico según AISC 341-16 para barras de acero.
Para esto, hay disponibles cinco tipos de SFRS (sistemas resistentes a fuerzas sísmicas).
