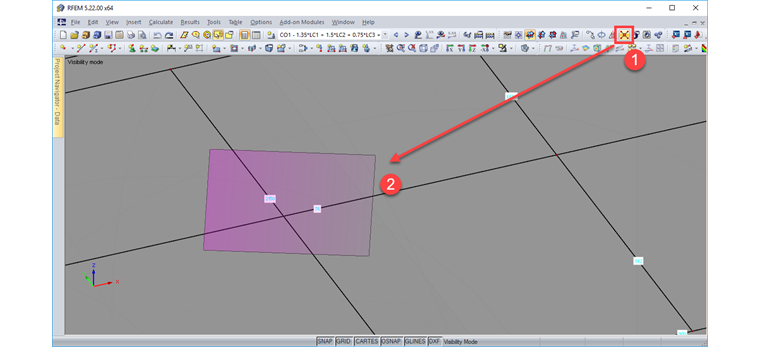

V mnoha případech se ztužidla modelují ve stejné rovině jako plocha a pruty se následně nastaví excentricky. Pamatujte prosím, že linie, a tím i pruty, jsou automaticky integrovány do plochy. Vzhledem k tomu, že ztužidlo by mělo zpravidla přenášet pouze normálové síly, doporučuje se ho z ploch odstranit, aby se nevytvořilo spojení mezi plochou a prutem. Za tímto je nutné v záložce "Integrované" odstranit příslušné linie z plochy (viz Obrázek 04).
Dotaz
Zobrazí se mi hlášení č. 469 "Linie [čísla linií] ležící v ploše se kříží a nemají žádný společný uzel". Když potvrdím upozornění kliknutím na "Ne", zobrazí se chyba č. 639 "Chyba č. 11 při generování sítě prvků". Co mohu dělat?
V mnoha případech se ztužidla modelují ve stejné rovině jako plocha a pruty se následně nastaví excentricky. Pamatujte prosím, že linie, a tím i pruty, jsou automaticky integrovány do plochy. Vzhledem k tomu, že ztužidlo by mělo zpravidla přenášet pouze normálové síly, doporučuje se ho z ploch odstranit, aby se nevytvořilo spojení mezi plochou a prutem. Za tímto je nutné v záložce "Integrované" odstranit příslušné linie z plochy (viz Obrázek 04).
