Frage

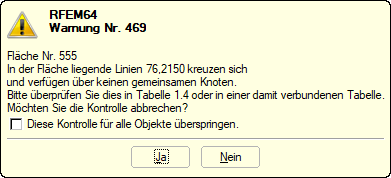

Ich erhalte die Warnung Nr. 469 "In der Fläche liegende Linien [Liniennummern] kreuzen sich und verfügen über keinen gemeinsamen Knoten". Bestätige ich die Warnung mit "Nein" wird die Fehler Nr. 639 "Fehler Nr. 11 beim Generieren des FE-Netzes!" ausgegeben. Was ist zu tun?


Antwort:

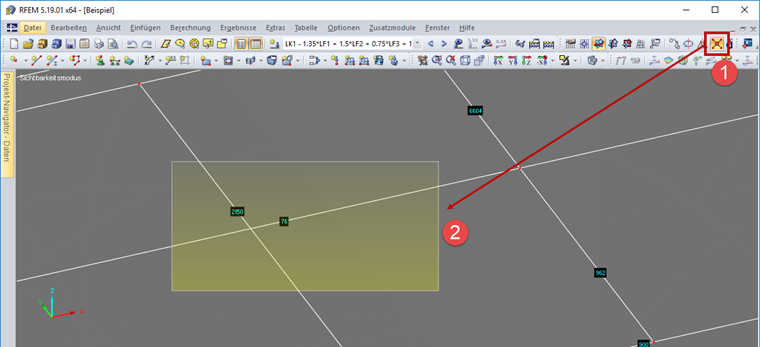

Der Schnittpunkt der in der Warnung genannten Linien ist mit der Funktion "Linien/ Stäbe verbinden" herzustellen. Dazu ist die Funktion "Linien/ Stäbe verbinden" zu wählen und dann ein Fenster über die zu verschneidenden Elemente aufzuziehen (siehe Bild 3).

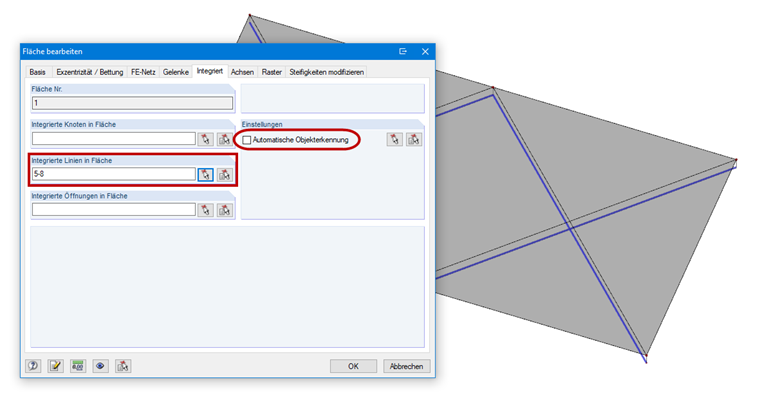

Oftmals werden Aussteifungsverbände in dieselbe Ebene, in der die Fläche liegt, modelliert und die Stäbe im Anschluss exzentrisch gesetzt. Bitte bedenken Sie, dass die Linien und somit auch die Stäbe automatisch in die Fläche integriert sind. Da der Aussteifungsverband in der Regel nur Normalkräfte übertragen soll, empfiehlt es sich, diesen aus den Flächen zu entfernen, um keinen Verbund von Fläche und Stab zu erzeugen. Dazu sind im Register "Integriert" die entsprechenden Linien aus der Fläche zu entfernen (siehe Bild 4).
