In molti casi, i controventi di irrigidimento vengono modellati sullo stesso piano della superficie e gli elementi vengono successivamente impostati eccentricamente. Tieni presente che le linee, e quindi le aste, vengono integrate automaticamente nella superficie. Poiché il controvento di irrigidimento dovrebbe solitamente trasferire solo forze assiali, si consiglia di rimuoverlo dalle superfici per evitare di creare un legame tra la superficie e l'elemento. A tale scopo, rimuovere le linee corrispondenti dalla superficie nella scheda "Integrati" (vedere la Figura 04).
Domanda
Ottengo l'avviso n. 469 "Le linee [numeri di linea] che giacciono sulla superficie si intersecano e non hanno nessun punto in comune". Se confermo l'avviso con "No", appare l'errore n. 639: "Errore n. 11 durante la generazione della mesh FE!". Cosa si deve fare?

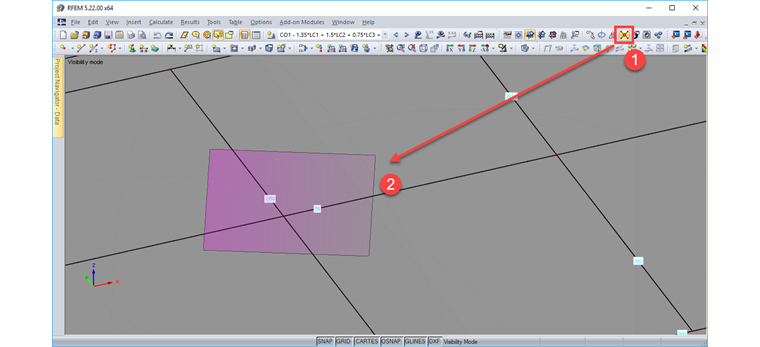

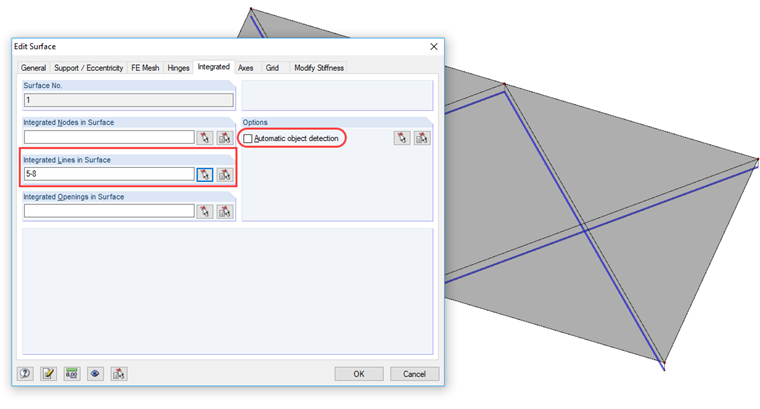

In molti casi, i controventi di irrigidimento vengono modellati sullo stesso piano della superficie e gli elementi vengono successivamente impostati eccentricamente. Tieni presente che le linee, e quindi le aste, vengono integrate automaticamente nella superficie. Poiché il controvento di irrigidimento dovrebbe solitamente trasferire solo forze assiali, si consiglia di rimuoverlo dalle superfici per evitare di creare un legame tra la superficie e l'elemento. A tale scopo, rimuovere le linee corrispondenti dalla superficie nella scheda "Integrati" (vedere la Figura 04).
